RIGOL RSA6000 многофункциональные анализаторы спектра

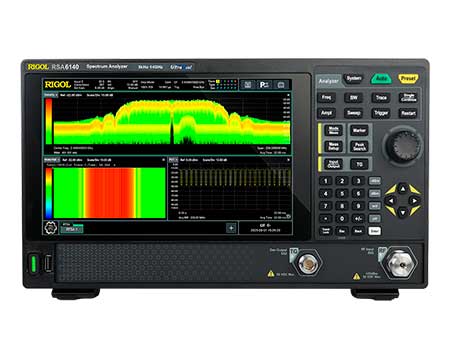

RIGOL RSA600 флагманская серия (на момент появления в России) многофункциональны анализаторов спектра, которая состоит из 3-х аппаратных модификаций: RIGOL RSA6085, RIGOL RSA6140 и RIGOL RSA6265, с верхней границей полосы пропускания по частоте: до 8,5 ГГц; до 14,0 ГГц или до 26,5 ГГц, соответственно.

Остальные параметры вов сех трех моделях - одинаковы.

Нижняя граница полосы пропускания у всех моделей анализаторов спектра реального времени RIGOL RSA6000 -  равна 5 кГц.

Архитектура анализаторов спектра реального времени RIGOL RSA6000 построена на уникальной платформе "UltraReal", сочетающей в себе высокопроизводительные функции по отбору (захвату) входных сигналов, передовые методы частотного анализа, (включая анализ в реальном времени на широких интервалах частот, полоса анализа до 200 МГц и длительность сигнала от 7,45 мкс), компактный дизайн.

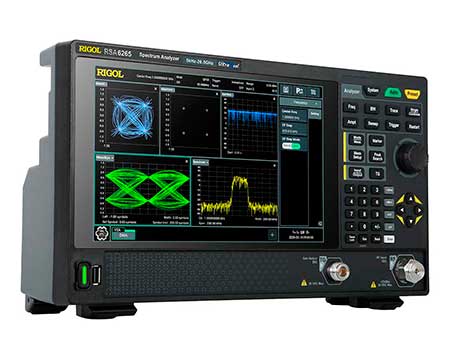

 Благодаря быстрому переключению режимов одним щелчком мыши, удаленному веб-управлению, анализаторы спектра реального времени RIGOL RSA6265 могут с успехом применяться для исследований и разработок, проверки подлинности и устранения неполадок. Эти приборы обеспечивают высокую производительность и обладают компактным форм-фактором переносного устройства.

Анализаторы спектра в реальном времени RIGOL RSA6000 относятся с сегменту многофункциональных измерительных приборов, способных обеспечить специалисту особые виды измерений, которые характерны для цифровых осциллографов. Например, функционал запоминающего осциллографа, перенесенный в сферу частотного анализа.

Таким образом, анализаторы спектра реального времени RIGOL RSA6000 сочетают в себе высокую производительность, расширенные возможности отображения данных и многочисленные возможности запуска, позволяющие быстро фиксировать, идентифицировать и анализировать сложные события.

Многофункциональность анализаторов спектра реального времени RIGOL RSA6000 полностью     соответствует принципу "6 приборов в 1-ом корпусе" и обеспечивает пользователю измерительные возможности следующих приборов:

1.  анализатор спектра общего назначения (режим GPSA),
2. анализатор спектра реального времени (режим RTSA),
3. анализатор векторных сигналов (режим VSA, опция);
4. следящий генератор (встроенный трекинг-генератор T08, опция),
5. измеритель электромагнитных помех (режим EMI опция);
6. измеритель параметров аналоговых видов модуляции (ADM, опция).

Основные технические характеристики анализаторов спектра RIGOL RSA600

• Полоса пропускания по частоте от 5 кГц до 8,5 ГГц (RSA6085), до 14,0 ГГц (RSA6140) или до 26,5 ГГц (RSA6265)
• Полоса частотного анализа в режиме реального времени (RTSA): 80 МГц стандартно (200 МГц - опция);
• Разрешение полосы анализа в реальном времени (RBW): 1 Гц - 10 МГц;
• Скорость развертки: до 4 ТГц/с (быстрый и точный захват переходных сигналов);
• Широкий анализ и демодуляция сигналов в полосе пропускания до 200 МГц.
•  Шесть режимов работы в одном устройстве: GPSA, RTSA, VSA, T08, EMI, ADMl;
• Встроенный предусилитель (ПУ, опция P08) - внешние модули не требуютс;
• Компактный и портативный прибор (вес нетто - 5,3 кг), легко устанавливается в способен работать даже в полевых условиях (батарейное питание - опция).
• Управление с помощью сенсорных клавиш на экране прибора, поддержка удаленного веб-управления;
• Интерфейсы: USB, LAN, HDMI, SCPI.
• Цветной сенсорный дисплеем 10,1 дюйма (диагональ 25,7 см) и интуитивно понятное управление. Сочетание функции запуска по частотной маске с возможностями построения спектрограмм сигналов в амплитудной, частотной и временной областях,
• Средний уровнем собственных шумов (DANL -163 дБм, опциональный предусилитель включен)
• Время развертки  1 мс.

Стандартная комплектация поставки анализаторов спектра  RIGOL RSA6000

• Анализатор спектра, модель:  RIGOL RSA6085, RIGOL RSA6140 или RIGOL RSA6265;
• Кабель питания;
• Руководство по эксплуатации;

Дополнительная комплектация (опции и аксессуары)

• опции расширенных режимов работы RSA6000-"xxx" ("VSA", "EMI", "ADM");
• опция расширенных измерений: RSA6000-AMK;

• предусилитель - RSA6000-P08;
• встроенный трекинг-генератор с полосой до 8, 5 ГГц: RSA6000-T08 ;
• расширение полосы анализа в обычном режиме до 200 МГц:  RSA6000-R200;
• расширение полосы анализа в реальном времени до 200 МГц:  RSA6000-RB200;
• компклект аксессуаров для общих измерений: DSA Utility Kit;
• радиочастотный адаптер: RF Adaptor Kit;
• переходник повышения импеданса с 50 Ом до 75 Ом: RF CATV Kit;
• комплект аттенюаторов 6 дБ (1 шт), 10 дБ (2 шт): RF Attenuator Kit ;
• 30 дБ высокомощный аттенюатор (свыше 100 Вт):  ATT3301H;
• зонд ближнего поля:   NFP-3;
• сборочный комплект для монтажа в стойку (RackMountKit):  RM3031;
• несколько видов дополнительных соединительных кабелей;
• программное обеспечение - Ultra Spectrum;
• программное обеспечение для ЭМСиспытаний: S1210 EMI Pre-compilance Software;
• мост для измерения КСВН:VB1032;
• мост для измерения КСВН: VB1080
