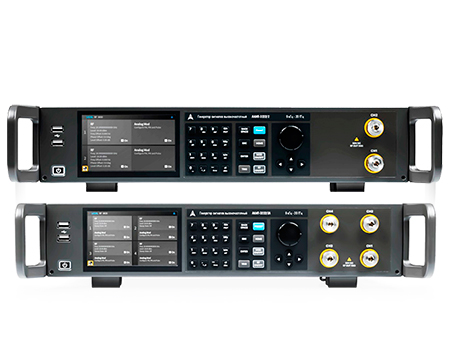

АКИП-3222 и АКИП-3222А серия многоканальных (2-х канальные и 4-х канальные, соответственно) фазокогерентные СВЧ-генераторы ЭМ-сигналов с базовым диапазоном частот от 9 кГц до 13,6 ГГц, который может быть увеличен применением опции F85 до значения 20 ГГц.
Выходной уровень регулируется в широких пределах: от –110 дБм до +25 дБм, что покрывает большинство задач - от чувствительных измерений до испытаний усилителей.
Основные преимущества СВЧ-генераторов АКИП-3222(А)
Главное преимущество - высокая и стабильная фазокогерентность между каналами!
В отличие от так называемых «склеенных» из нескольких одноканальных приборов решений, в генераторах
АКИП-3222 и
АКИП-3222А вся фазовая синхронизация между каналами реализована аппаратно внутри одного корпуса. Это уменьшает джиттер, рассогласование фаз и проблемы с запуском сценариев при длительных измерениях.
Другие преимущества
- Фазовый дрейф между каналами не превышает ±1,5° за 10 часов (при стабильной температуре ±2°C).
- Поддерживается точное управление относительной фазой, амплитудой и задержкой по каждому каналу.
- Встроенная функция «запоминания фазы» позволяет мгновенно восстанавливать фазовое состояние после смены частоты — критически важно при частотных развертках и адаптивных измерениях.
Таким образом пользователям гарантировано качество выходного сигнала на уровне самых высоких требований.
Основные функциональные возможности СВЧ-генераторов АКИП-3222 и АКИП-3222А
- Фазовый шум: ≤ –136 дБн/Гц при несущей 1 ГГц и отстройке 10 кГц — один из лучших показателей в классе.
-
Отличное подавление гармоник и побочных составляющих — сигнал «чистый», без артефактов.
-
Генераторы АКИП-3222(А) необходимое решение для задач, где важна спектральная чистота выходных сигналов:
- замена гетеродина,
- тестирование высоколинейных трактов,
- моделирование помех,
- калибровка фазированных антенных решёток.
Гибкость модуляции и сканирования
В базовой комплектации приборов - аналоговая модуляция (ЧМ/ФМ).
Опционально доступны:
- опция импульсной модуляция,
-
опциональный генератор импульсов и программируемых последовательностей.
Можно комбинировать типы модуляции, например, импульс + ЧМ.
Два режима частотной развертки:
- Step sweep (пошаговая),
-
List sweep (по списку).
Поддерживаются линейные и логарифмические законы, формы сигнала — пилообразная и треугольная. Максимум - 65 535 точек на развертку, что хватит даже для самых требовательных сценариев автоматизированного тестирования.
Надёжность и интеграция
В качестве опорного генератора используется термостабилизированный кварц (OCXO) с точностью ±1×10⁻⁷ — без внешней синхронизации прибор стабильно работает в полевых и лабораторных условиях.
Для дистанционного управления предусмотрены USB, LAN, а по опции — GPIB. Полная поддержка SCPI-команд упрощает встраивание в автоматизированные измерительные комплексы, в том числе на базе LabVIEW, Python, MATLAB и т.п.
Применение
СВЧ-генераторы сигналов АКИП-3222(А) - специализированное решение для:
- многоканального тестирования радиоэлектронных систем,
-
разработки и верификации РЛС и средств связи,
-
спутниковых и наземных станций,
-
исследований в области когерентной обработки сигналов.
Основные характеристики
- Число аналоговых выходных каналов:
2 канала - исполнения: АКИП-3222 и АКИП-3222 с опцией F85 ;
4 канала - исполнения: АКИП-3222A, АКИП-3222А с опцией F85
- Диапазон выходных частот:
9 кГц … 13,6 ГГц: исполнения АКИП-3222 и АКИП-3222A;
9 кГц … 20 ГГц: исполнения "АКИП-3222 с опцией F85" и "АКИП-3222А с опцией F85" .
- Разрешение по частоте: 0,001 Гц;
- Погрешности установки частоты: ±1×10-7 ;
- Выходной уровень: -110 дБм … +25 дБм ;
- Разрешение по амплитуде: 0,01 дБм ;
- Фазовый шум: <-136 дБн/Гц (несущая 1 ГГц, отстройка 10 кГц) ;
- Независимое управление каналами: частота, амплитуда и фаза каждого канала могут регулироваться независимо. ;
- Синхронизация каналов: поддержка синхронизации между каналами в пределах одного прибора и синхронизации по фазе между каналами нескольких приборов. ;
- Когерентный режим (малая фазовая нестабильность): при несущей частоте 10 ГГц и изменении температуры окружающей среды на ±2°C, флуктуации фазы составляют < 1,5° за время наблюдения 5 часов ;
- Аналоговая модуляция: ЧМ и ФМ с внутренним или внешним источником ;
- Программные опции: генератор пачек импульсов и импульсная модуляция и генератор импульсов Сенсорный ЖК-дисплей с диагональю 12,7 см, разрешение 800*480 ;
- Интерфейсы: LAN, USB (USB TMC), опциональный адаптер GPIB – USB Дистанционное управление: команды SCPI на базе USB-TMC, LAN (VXI-11/Socket/Telnet).
