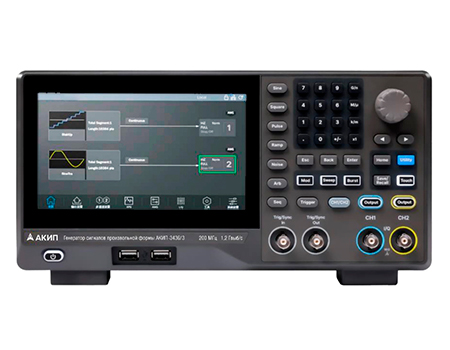

АКИП-3436/х серия 2-х канальных генераторов сигналов произвольной формы (СПФ) бюджетного ценового класса.
В аппаратном составе линейки генераторов СПФ АКИП-3436/х представлены три модификации приборов: АКИП-3436/1, АКИП-3436/2 и АКИП-3436/3, отличающиеся величиной верхней границы по частоте синтезируемых выходных сигналов, принимающей значения: 80 МГц, 160 МГц и 200 МГц, соответственно.
Архитектура генераторов СПФ
АКИП-3436/х основана на передовых конструктивных решениях на основе ЦАП с разрешением 16 бит, обеспечивающих частоту дискретизации 1,2 ГГц, что обеспечивает исключительную детализацию и чистоту выходных сигналов.
Ключевые преимущества генераторов СПФ АКИП-3436/х:
- Бескомпромиссная точность благодаря TrueArb: Технология TrueArb позволяет выводить произвольные сигналы по одной точке за раз, сохраняя все детали формы сигнала даже при низких частотах дискретизации от 10 MГц. Это гарантирует высокую достоверность сигнала без потерь информации.
-
Идеальные импульсы с EasyPulse: Генерация прямоугольных и импульсных сигналов часто сопровождается дрожанием фронтов. Технология EasyPulse полностью решает эту проблему, обеспечивая выход низкодрожащих импульсов с рекордно низким джиттером до 150 пс. Пользователи получают возможность тонкой настройки длительности импульса и времени нарастания/спада с высочайшим разрешением.
-
Мощная функция последовательного воспроизведения: для моделирования сложных сценариев тестирования серия генераторов АКИП-3436 предлагает гибкую функцию последовательного воспроизведения с памятью до 20 МБ на канал (опционально до 40 МБ на канал). Можно создавать последовательности из 1024 сегментов с настройкой количества циклов и порядка воспроизведения, что идеально подходит для отладки цифровых систем и протоколов.
-
Встроенный генератор двойных импульсов: Уникальная функция для генераторов данного класса для тестирования силовых полупроводников (MOSFET, IGBT). Генератор позволяет настраивать до 30 импульсов с индивидуальной установкой длительности и интервалов, что в сочетании с осциллографом АКИП позволяет быстро измерять ключевые параметры переключения без необходимости использования ПК.
-
Генерация сложных сигналов: Генераторы АКИП-3436 поддерживает генерацию псевдослучайных последовательностей (PRBS) со скоростью до 120 Мбит/с и, в качестве опции, векторных сигналов (I/Q) с символьной скоростью до 50 Мсимволов в секунду для модуляций типа ASK, FSK, PSK, QAM. Это делает АКИП-3436 незаменимым инструментом в разработке систем связи.
-
Расширенные возможности модуляции и сканирования: Богатый набор аналоговых и цифровых видов модуляции (AM, FM, PM, PWM, ASK, FSK, PSK) в сочетании с функциями сканирования по частоте и амплитуде и режимом пакетной передачи обеспечивает максимальную гибкость при создании тестовых сигналов.
-
Удобство управления: интуитивно понятное управление обеспечивается 7-дюймовым сенсорным экраном с разрешением 1024x600. Для удаленного управления предусмотрен встроенный веб-сервер, позволяющий управлять прибором через любой веб-браузер. Стандартные интерфейсы USB и LAN (с опциональной поддержкой GPIB) обеспечивают простую интеграцию в автоматизированные испытательные стенды.
-
Серия генераторов АКИП-3436 — это не просто инструмент, а мощное инженерное решение, которое сочетает в себе передовые технологии, выдающиеся технические характеристики и удобство использования. .
