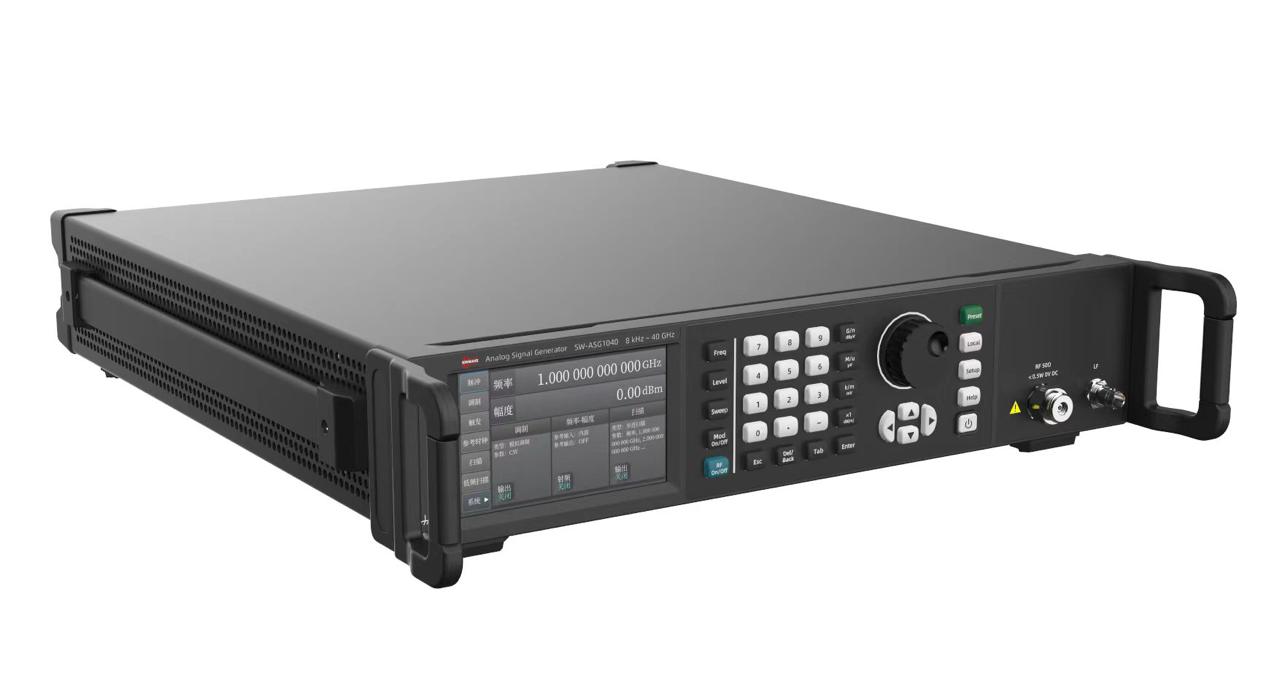

Аналоговый генератор Sinwave ASG 1040 имеет широкий диапазон настройки выходной мощности и минимальное время установки частоты. Благодаря поддержке аналоговой модуляции AM/ЧМ/ΦM, генерации сигналов с импульсной модуляцией и многофункциональному генератору. SW-ASG1000 находит применение в областях, где требуется высокая точность и стабильность измерений.
Генератор обладает отличными показателями частотного диапазона, мощности, чистоты спектра и точности частоты. Может использоваться для тестирования ВЧ/СВЧ устройств.
Устройство является аналогом таких приборов, как Keysight MXG N518x, Rohde Schwarz SMB100B и Ceyear 1435.
Основные характеристики
- Диапазон частот: 40 ГГц
- Разрешение по частоте: 0,001 Гц
- Скорость переключения частоты: ≤1 мс
- Диапазон выходной мощности: от -120 дБ (1 мВт) до 20 дБ (1 мВт)
- Разрешение по мощности 0,01 дБ
- Фазовый шум SSB: ≤-120 дБн/Гц при 10 кГц (несущая частота 10 ГГц)
- Наличие низкочастотного выхода НЧ (LF Out)
- Поддерживаемые типы аналоговых модуляций AM, ЧM, ΦM, ИМ
Возможные применения:
Замена гетеродина
Генератор сигналов имеет отличные показатели фазового шума, широкий частотный диапазон и диапазон установки выходной мощности и может использоваться в качестве источника гетеродина.
Источник сигнала гетеродина совместно с анализатором спектра, может тестировать большинство характеристик смесителей, включая потери при преобразования частоты, диапазон мощности возбуждения ВЧ и другие показатели.
Тестирование ВЧ/СВЧ устройств
Генератор сигналов при использовании в качестве источника возбуждения совместно с анализатором спектра, может тестировать работу различных типов устройств: усилители, фильтры, коммутаторы, умножители частоты и т.д.
Тестирование антенн
Генератор сигналов имеет превосходный частотный диапазон, диапазон мощности, чистоту спектра, точность частоты и функцию аналоговой модуляции.
Может использоваться в качестве источника возбуждения передающей антенны при тестировании линии и может тестировать различные показатели антенны с помощью анализатора спектра, такие как диапазон частот передачи и диапазон мощности передачи, вносимые потери антенны и т. д.
