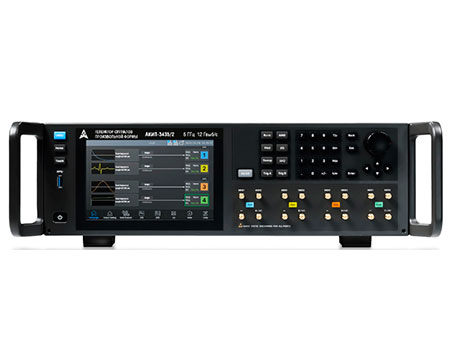

Приборы серии АКИП-3435/х относятся к новому поколению высокопроизводительных многоканальных генераторов сигналов произвольной формы (СПФ) с широкой частотной полосой от 1 мкГц до 5 ГГц (на канал), длинной до 2 Гвыб ( 4 Гвыб - опция) памятью и функцией цифровой модуляции (опция).
Приказом Росстандарта № 1622 от 13.08.2026. генераторы сигналов произвольной формы многоканальные в стоечном (безэкранном) исполнении АКИП-3435/х внесены в Госреестр СИ РФ за № 99170-26. Срок действия Свидетельства об утверждении типа СИ определен до 13.08.31. Установленный межповерочный интервал - 1 год.
В составе серии представлены 2 аппаратные модификации
АКИП-3435/1 и
АКИП-3435/2, отличающиеся друг от друга толко числом аналоговых выходных каналов: 2 или 4, соответственно.
Выходные каналы генераторов СПФ серии АКИП-3435/х обладают максимальной выходной частотой до 5 ГГц и максимальной полосой модуляции до 2 ГГц.
Максимальный объем встроенной памяти для формирования сигналов произвольной формы: 2 Гвыб на канал в базовой версии или 4 Гвыб - опционально.
Генераторы сигналов АКИП-3435/х обеспечивают формирование высокоскоростной псевдослучайной двоичной последовательности, поддерживают вывод сложных многоуровневых последовательностей, а также функции двойных импульсов, многотональных сигналов (опция) и линейной частотной модуляции (опция), удовлетворяя, тем самым, широким потребностям в тестировании в сферах связи, промышленности и научных исследований.
Основные характеристики генераторов СПФ АКИП-3435/х
- 2 (или 4) выходных аналоговых канала,
-
максимальная выходная частота гармонического колебания (синус) - до 5 ГГц
-
максимальная выходная частота гармонического колебания (синус, IQ-модулированных) - 2 ГГц (опция)
- максимальная частота дискретизации 10 Гвыб/с (опция - 12 ГГц),
- максимальная длина памяти 2 ГБ (4 ГБ – опция),
- ЦАП 16 бит.
Вертикальное разрешение ЦАП в 16 бит обеспечивает высокую достоверность генерируемого сигнала.
Максимальная частота выходного сигнала может достигать 5 ГГц, а максимальная частота дискретизации – 12 Гвыб/с, что гарантирует точное формирование широкополосных сигналов.
Кроме того, в приборах АКИП-3435/х применяется технология TrueArb для поточечного вывода сигнала, обеспечивая достоверность деталей формы выходного сигнала в диапазоне от 100 выб/с до 5 Гвыб/с и значительно снижая фазовые дрожания (джиттер).
Благодаря высокой частоте дискретизации, генераторы СПФ АКИП-3435/х способны формировать импульсные сигналы с минимальным временем нарастания от 250 пс, что удовлетворяет требованиям большинства сценариев импульсных измерений в таких отраслях, как микроэлектроника и автомобилестроение.
Одновременно с этим, генераторы СПФ АКИП-3435/х оснащены технологией EasyPulse, которая при выводе прямоугольных и импульсных сигналов обеспечивает чрезвычайно низкий уровень джиттера, а также поддерживает точную регулировку длительности импульса и длительности фронта/среза, отвечая строгим требованиям к работе с высокоскоростными цифровыми сигналами и высокоточными импульсами.
Наличие 2 Гвыб памяти на канал Стандартно) у генераторов сигналов произвольной формы АКИП-3435/х позволяет воспроизводить сигналы сложной формы длительностью до 400 мс при максимальной частоте дискретизации, а при активации опции увеличения объема памяти до 4 Гвыб, до 800 мс.
Более того, данная серия приборов предоставляет мощные функции воспроизведения многоуровневых последовательностей сигналов, позволяя создавать сложные сценарии (до 512), состоящие из множества последовательностей (до 4096), которые разбиты на сегменты (до 16 384 точек).
Генераторы СПФ АКИП-3435/х имеют встроенную библиотеку из 196 предустановленных форм сигналов произвольной формы, охватывающих такие области, как математические функции, инженерные приложения, медицинскую электронику, модуляции и другие. Пользователи могут напрямую использовать эти сигналы или редактировать пользовательские файлы форм сигналов в соответствии с потребностями, что позволяет быстро адаптироваться к различным тестовым задачам.
Возможности модуляции и формирования векторных сигналов
Генераторы СПФ АКИП-3435/х поддерживают функции аналоговой и цифровой модуляции, такие как АМ (амплитудная модуляция), DSB-AM (АМ с двумя боковыми полосами), ЧМ (частотная модуляция), ФМ (фазовая модуляция), ЧМн (частотная манипуляция), АМн (амплитудная манипуляция), ФМн (фазовая манипуляция), ШИМ (широтно-импульсная модуляция).
Максимальная полоса векторных модулированных сигналов достигает 2 ГГц.
При выводе сигналов основной полосы частот и использовании внешнего модулятора полоса сигнала может быть расширена до 4 ГГц, что удовлетворяет высоким требованиям тестирования беспроводной связи и радиочастотных систем.
В сочетании с программным обеспечением для редактирования сигналов EasyIQ также возможно расширение возможностей для генерации IQ-данных с использованием множества типов модуляции, таких как:
- ASK: 2ASK, 4ASK, 8ASK
-
PSK: BPSK, QPSK, 8PSK, DBPSK, DQPSK, D8PSK
-
QAM: 8QAM, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM
-
FSK: 2FSK, 4FSK, 8FSK, 16FSK
-
MSK (минимальная частотная манипуляция)
-
MultiTone (многотональный сигнал)
Генераторы сигналов произвольной формы АКИП-3435/х способны к совместной работе вместе со специальным программным обеспечением SiglQ Pro (опция), позволяя одним нажатием кнопки генерировать сигналы для распространенных стандартов беспроводной связи, таких как Bluetooth, Wi-Fi, LTE, упрощая процесс создания сложных модулированных сигналов.
Кроме того, генераторы СПФ АКИП-3435/х поддерживает вывод высокоскоростных последовательных цифровых сигналов, например, PRBS последовательностей со скоростью передачи данных до 1,25 Гбит/с, что удовлетворяет потребности в тестировании высокоскоростных последовательных шин.
Генераторы СПФ АКИП-3435 способны не только точно воспроизводить сигналы специальных форм, но и гибко моделировать сложные реальные условия тестирования, формируя сигналы сложной произвольной формы, включая шумовые сигналы, сигналы с несколькими импульсами, многотональные сигналы, сигналы линейной частотной модуляции и другие.
.
