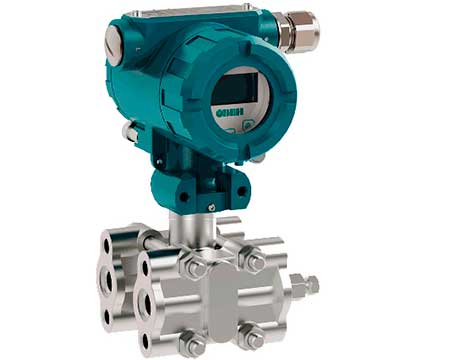

Устройство ОВЕН ПД100И-155-2 представляет собой измерительный преобразователь перепада давления с ЖК-индикацией, снабженный тензорезистивным сенсором и с выходным сигналом 4…20 мА. Модель оснащена удобным графическим поворотным ЖК-дисплеем, помещенным в прочный алюминиевый корпус, устойчивый к внешним механическим воздействиям.
Данное изделие выпускаются в общепромышленном (ОВЕН ПД100И-155-) или во взрывозащищенном (ОВЕН ПД100И-155 EXD) вариантах исполнения.
Датчик ОВЕН ПД100И-155-2 предназначен для точного измерения разности давлений газов, пара, воды и неагрессивных растворов. Модель оснащена удобным графическим поворотным ЖК-дисплеем, помещенным в прочный алюминиевый корпус, устойчивый к внешним механическим воздействиям.
Измерительный преобразователь разности давления с устройством индикации в исполнении ОВЕН ПД100И-155-2 может с успехом применяется на тепловых электростанциях, в газоснабжении, водоочистке и на малых и средних НПЗ. Идеально подходит для систем контроля промышленных вентиляторов, фильтров, насосов, а также для контроля давления в паровых котлах.
Преимущества
- Прочный корпус и защита от внешних воздействий – полевой алюминиевый корпус и дисплей с регулируемой подсветкой обеспечивают надежность считывания показаний в сложных условиях эксплуатации.
-
Удобная настройка и визуализация данных – поворотный ЖК-дисплей с графической шкалой делает работу с устройством наглядной и удобной.
-
Гибкость в эксплуатации – перенастройка диапазона измерений (до 1:5), настройка точки «нуля» и выбор единиц измерения без дополнительных приборов.
-
Стабильность показателей – стабильное значение «нуля», высокая точность (до 0,25 %) и длительный межповерочный интервал до 5 лет.
-
Подтвержденное качество – внесен в Государственный реестр СИ, проходит бесплатную первичную поверку на заводе.
Технические характеристики
<
|
Выходной сигнал
|
4...20 мА, 2-проводная схема «токовая петля»
|
|
Основная приведенная погрешность
|
0,25 или 0,5 % от ВПИ
|
|
Напряжение питания
|
12…36 В постоянного тока, номинальное =24 В
|
|
Верхний предел измерения
|
от 0,004 МПа до 6,3 МПа
|
|
Глубина перенастройки диапазона
|
До 1:5
|
|
Сопротивление нагрузки
|
0…1,0 кОм, в зависимости от напряжения питания
|
|
Потребляемая мощность, не более
|
0,9 Вт
|
|
Ток аварии
|
21,5 мА
|
|
Устойчивость к механическим воздействиям
|
группа исполнения V2 по ГОСТ Р 52931
|
|
Степень защиты корпуса
|
IP65
|
|
Устойчивость к механическим воздействиям
|
группа исполнения V3 по ГОСТ Р 52931
|
|
Помехоустойчивость
|
класс B по ГОСТ 30804.6.2-2013
|
|
Диапазон рабочих температур измеряемой среды
|
-40…+100 °С
|
|
Диапазон рабочих температур окружающего воздуха
|
-40…+80 °С
|
|
Атмосферное давление рабочее
|
84,0...106,7 кПа
|
|
Среднее время наработки на отказ
|
не менее 50 000 ч
|
|
Средний срок службы
|
12 лет
|
|
Межповерочный интервал
|
5 лет / 4 года
|
|
Методика поверки
|
КУВФ.406230.100 МП1
|
|
Масса преобразователей
|
1,0 кг
|
|
Присоединение к процессу
|
Фланец c межосевым расстоянием – 54 мм и внутренней резьбой ¼ NPT.
|
|
Тип электрического соединителя
|
Винтовой клеммник и кабельный ввод М20×1,5 в полевой корпус
|

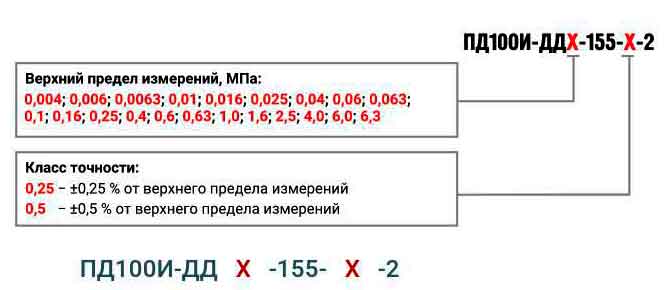

Информация для заказа
