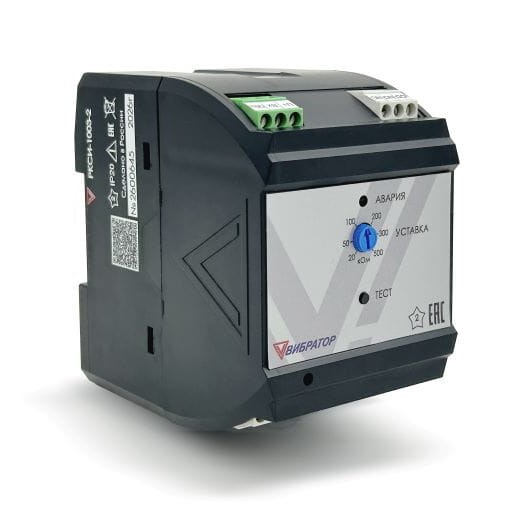

Реле обеспечивает:
- автоматический контроль сопротивления изоляции относительно «земли» и сравнение с уставкой
- плавную регулировку уставки потенциометром, расположенным на передней стороне прибора
- возможность тестирования работоспособности прибора
- управление сухим контактом реле при снижении сопротивления ниже порога предупреждения (аварийной уставки) предварительно установленного потенциометром.
- проверка работоспособности прибора при помощи кнопки на передней палени или с помощью подачи на прибор внешнего напряжения или замыкания контактов внешней кнопки
Технические характеристики:
| Наименование параметра | Значение |
| Диапазон контроля сопротивления изоляции, кОм | от 20 до 500 кОм |
| Тип выходного сигнала | сухой контакт, на переключение |
| Коммутируемый ток |
- до 5 А переменного тока при напряжении 250 В;
- до 0,3 А постоянного тока при напряжении 250 В;
- до 3 А постоянного тока при напряжении 24 В
|
| Количество уставок | одна |
| Питание (в зависимости от исполнения) |
- от контролируемой сети: от 80 до 400 В переменного тока или от 100 до 690 В постоянного тока;
- отдельное высоковольтное от 80 до 400 В переменного тока, или от 100 до 690 В постоянного тока;
- отдельное низковольтное от 9 до 36 В постоянного тока
|
| Время установления рабочего режима не превышает | 30 с |
| Потребляемая мощность устройства не более | не более 6 Вт на постоянном токе и не более 6 В·А на переменном токе |
| Устройства выполнены в корпусе для установки Степень защиты корпуса: | на DIN-рейку |
| Степень защиты корпуса | IP20 |
| Условия эксплуатации: |
- диапазон рабочих температур от -10 до +55°C;
- допускается пребывание при Т +70°C в течение 3 часов;
- относительная влажность воздуха: 95% при +25°C
|
| Габаритные размеры | 70,5 х 102 х 100 мм |
| Масса | не более 0,6 кг |
