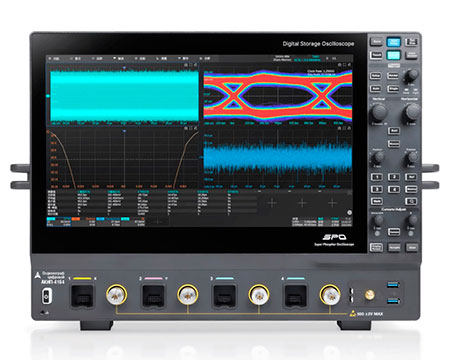

Представляем самую высокопроизводительную (на момент публикации - 12.10.26) серию цифровых осциллографов АКИП-4164, объединяющую беспрецедентно широкую полосу пропускания, высокое разрешение и передовые аналитические возможности. Серия включает 4-канальные модели с полосой от 20 до 33 ГГц, 12-битное АЦП, которое обеспечивает качественно новый уровень точности измерений. Использование мощного процессора Intel x86 13-го поколения обеспечивает высокую скорость отклика и обработки данных.
Новая серия цифровых осциллографов
АКИП-4164 предлагает максимальную полосу пропускания до 33 ГГц с максимально частотой дискретизации реального времени до 80 Гвыб/с на канал. Такое высокое значение частоты дискретизации означает, что пользователь сможет анализировать сверхбыстрые процессы, не жертвуя ни одним из каналов, и быть уверенным в том, что даже самые короткие выбросы и переходные процессы будут захвачены с высочайшей детализацией.
Осциллографы новой серии АКИП-4164 работают на базе 12-битного АЦП, что обеспечивает в 16 раз больше уровней квантования по сравнению с традиционными 8-битными осциллографами. Это критически важно при измерении малых сигналов на фоне сигналов большой амплитуды, при анализе шумов и искажений, а также при работе с сигналами, где важна высокая детализации формы.
Ключевые преимущества:
- Полосы пропускания (в зависимости от опции, заводское исполнение):
АКИП-4164 с опцией 3020 – 20 ГГц;
АКИП-4164 с опцией 3025 – 25 ГГц;
АКИП-4164 с опцией 3033 – 33 ГГц
-
АЦП 12 бит для высокой детализации сигналов
-
Частота дискретизации реального времени до 80 Гвыб/с на канал
-
Глубина памяти до 2 ГБ для захвата длительных процессов
-
Скорость захвата до 1 000 000 кадров/с в режиме сегментированной развертки
-
Широкий набор схем синхронизации, включая синхронизацию по выделенной области и синхронизацию и декодирование последовательных данных (I²C, SPI, UART, CAN, LIN, CAN FD, CAN XL, I²S, FlexRay, MIL-STD-1553B, SENT, SPMI, ARINC 429, SpaceWire, Manchester, 8B/10B, USB 2.0)
-
Функция тестирования на соответствие стандартам: 100BASE, MIPI D-PHY, DDR2 / DDR3 / DDR3L / DDR4
-
8 независимых математических каналов, БПФ до 32M точек
-
Программные опции: анализ глазковой диаграммы и джиттера, допусковый контроль, гистограммы
-
Большой сенсорный экран (диагональ 39,6 см), разрешение 1920×1080 с поддержкой технологии multi-touch
-
Дистанционное управление: команды SCPI на базе USB-TMC, LAN (VXI 11/Socket/Telnet, встроенный web server)
