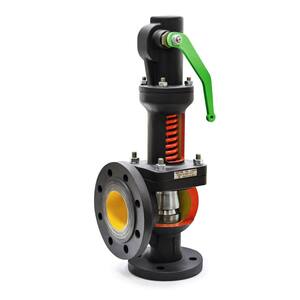

Предохранительный клапан АСТА серии П223 – сбросной полноподъёмный пружинный угловой клапан. Используется преимущественно на сжимаемых средах (пары, газы), а также перегретых жидкостях. Выходной патрубок на два типоразмера больше входного, что позволяет получить высокую пропускную способность с учётом расширения сжимаемых сред и вскипания жидкостей при резком снижении давления. Клапан начинает незначительно открываться при давлении срабатывания, при дальнейшем росте давления клапан резко подрывается на полный ход, что позволяет обеспечить быстрый сброс максимально возможного расхода среды.
Технические характеристики:
-
DN: 20х32 — 200х300
- PN: 40 x 16 бар
- t max°: 200°С мягкое уплотнение седла / 350 °С «металл-металл»
- Материал корпуса: высокопрочный чугун ВЧ40
- Присоединение: фланцевое
Особенности конструкции:
- Сбросной принцип действия
- Закрытый колпак
- Негазоплотное исполнение
- Высокая пропускная способность
- Расширенный DN выходного патрубка
- Принудительный подрыв рычагом
- Ремонтопригодная конструкция
- Мягкое уплотнение седла или «металл-металл»
