Преобразователи токовые АКИП-2304/х представляют собой приборы в форм-факторе электроизмерительных клещей и предназначены
для измерений силы переменного или постоянного (только модель АКИП-2304/1) тока путем преобразования измеренного его значения в соответствующую величину переменного или постоянного ((только модель АКИП-2304/1)) напряжения.
Преобразователи токовые АКИП-2304/х применяются совместно с измерительными устройствами, осуществляющим измерение величины напряжения электрического сигнала на выходе клещей и его дальнейшую математическую обработку, с учётом значения коэффициента преобразования (собственный параметр каждой модификации прибора, который равен 1 мВ/А)).
Все аппаратные модификации серии токовых преобразователей АКИП-2304/ имеют потенциальный выход.
В модельном ряду токовых преобразователей АКИП-2304/х представлены 4 аппаратные модификации приборов:

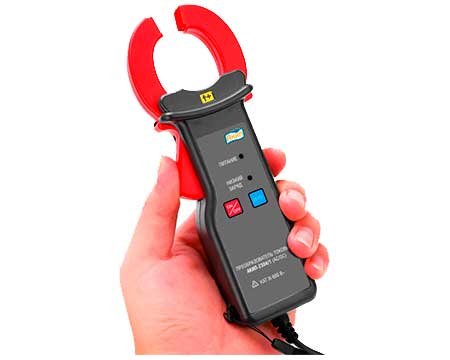

АКИП-2304/1,

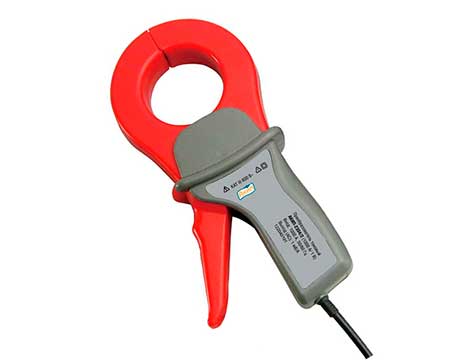

АКИП-2304/2,

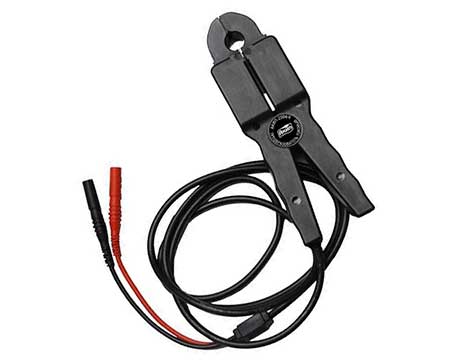

АКИП-2304/3 и
АКИП-2304/4, которые отличаются между собой следующими характеристиками:
- наличием (только у АКИП-2304/1) функции измерения силы постоянного тока;
-
значениями верхней границы диапазона измерений силы переменного тока;
-
граничными значениями частотных диапазонов тестируемых сигналов переменного тока;
-
метрологическими характеристиками, связанными с погрешностью измерений;
-
предельными размерами диаметров тестируемого провода;
-
габаритными размерами и массой изделий;
-
некоторыми функциональными и конструктивными различиями, не влияющими на метрологические характеристики.
Приказом Росстандарта № 1397 от 09.07.2025. измерительные клещи-преобразователи параметра сила переменного тока в параметр напряжение переменного тока серии АКИП-2304/х внесены в Госреестр СИ РФ за № 95843-25. Срок действия Свидетельства об утверждении типа СИ определен до 09.07.2030. Установленный межповерочный интервал - 1 год.

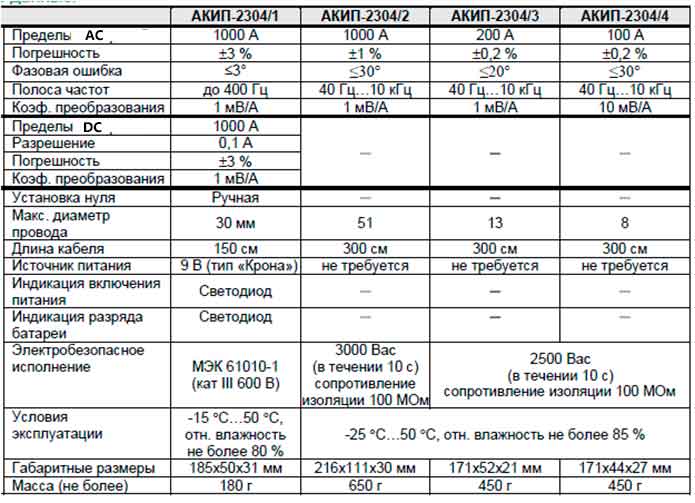

Основные характеристики клещей-преобразователей силы тока АКИП-2304/х представлены в таблице
