Инновационные бюджетные осциллографы OWON ADS900A с АЦП 12 бит доступны к заказу

Вниманию Заказчиков!


Вниманию Заказчиков!

Предлагаем российским Заказчикам новые модели многофункциональных цифровых осциллографов высокого разрешения бюджетного ценового класса OWON ADS900A.

В составе серии представлены 2-х и 4-х канальные модели с полосой до 125 МГц или до 250 МГц, с АЦП 12 бит, с глубиной памяти 100М точек, с частотой дискретизации до 2 Гвыб/сек.

К базовым вариантам исполнения приборов опционально можно приобрести:

1. 16-ти канальный логический анализатор (внешний зонд-пробник OWON-LA);
2. 1-но канальный встроенный генератор сигналов произвольной формы и функций с полосой до 30 МГц (аппаратная опция, устанавливается на предприятии-изготовителе, наличие опции оговаривается при заказе);
3. Внешний USB-модуль для связи с внешними устройствами по Wi-Fi или Bluetooth.

В базовом модельном ряду осциллографов OWON ADS900A. представлены 4 основные модификации,,составляющие 2 подгруппы устройств, объединенных по числу измерительных каналов - 2 или 4 независимых входных канала. В каждой подгруппе приборы различаются значениями верхней границы полосы пропускания.

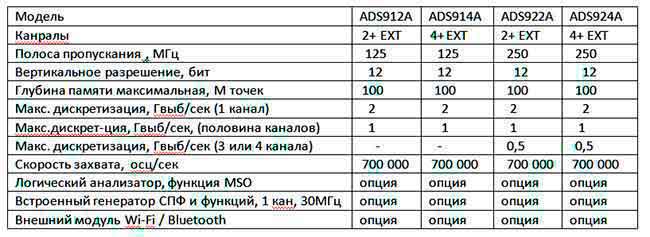

Полный перечень аппаратных модификаций новых осциллографов OWON ADS800 представлен в нижеследующей таблице:



Функциональные особенности осциллографов OWON ADS900A

1. Архитектура приборов выполнена с применением стандартов новейшей технологии "X Vision III", позволяющей обеспечить минимальные величины шумовых искажений, по величине не превышающие  200 мкВ, что позволяет проводить точный анализ сигнала на мкВ-уровне напряжений.

2. Захват данных высокой четкости: Оснащение приборов  12-ти битным АЦП,повышает точность отображения формы захватываемых сигналов, обеспечивая четкое и детализированное отображение формы волны.

3. Быстрая регистрация осциллограмм с максимальной скоростью захвата до 700 000 форм в секунду      позволяет быстро и эффективно собирать входные данные.

4. Универсальные варианты работы: поддерживаются различные режимы запуска, включая фронт, видео,импульс, наклон, раунд, окна и многое другое,учитывая разнообразные потребности тестирования.

5. Варианты подключения осуществляются благодаря интерфейсам: HDMI, USB-устройство, USB-хост и LAN, которые необходимы для удобной передачи данных и интеграции приборов в существующие рабочие процессы.

6. Расширенные возможности для количественных измерений, в наличии 43 вида автоматических измерения, которые обеспечивают комплексный подход для тщательного анализа форм сигнала и точного измерения параметров.

7. Отображение формы сигнала осуществляется с 256-ю уровнями интенсивности. Реализовано цветовое послесвечение, которое помогает отслеживать динамику сигнала с течением времени, что удобно особенно при мониторинге быстрых изменений или переходных процессов.

8. Формирование на экране диаграмм Боде (только в моделях со встроенным генератором OWON GA) показывает коэффициент усиления системы и фазовые сдвиги на разных частотах. Эта функция обеспечивает сравнение данных, помогая инженерам быстро оценить стабильность системы, анализируя запас по фазе и коэффициенту усиления.

9 Применение в конструкции приборов инновационных решений на базе встроенного процессора типа  Android обеспечивает пользовательские расширения  ранее недоступные в бюджетных приборах. Встроенный микрофон и динамики; поддержка внешних устройств, таких как мышь и клавиатура.

10. Дополнительный (опция) внешний модуль беспроводной связи USB (WiFi + Bluetooth) поддерживает FTP, сетевые принтеры и мобильную точку доступа в Интернет.

11. Новые возможности сенсорного управления прибором реализованы, благодаря применению удобного цветного сенсорного экрана высокого разрешения, поддерживающего различные жесты для управления общими сигналами и меню, с настраиваемыми ярлыками.

12. Встроенный файловый менеджер обеспечивает оптимизированное управление файлами данных для более удобного последующего просмотра, редактирования и экспорта информации для дальнейше обработки, что упрощает документирование результатов тестирования и обмен.

Основные параметры осциллографов OWON ADS800A

Общие характеристики базовых моделей

• Вертикальное разрешение: АЦП 12 бит;
• Полоса пропускания осциллографа: 125 МГц или 250 МГц;
• Каналы: 2 или 4 (+ внешний запуск);
• Макс. частота дискретизации в реальном времени: 2 ГГц (один канал), 1 ГГц (половина каналов), 500 МГц (3 или 4 канала);
• Глубина памяти максимальная: 100Mточек ;
• Чувствительность осциллографа: 200 мкВ/дел - 10 В/дел;
• Коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
• Максимальная скорость регистрации: 700 000 осциллограмм в секунду;
• Сохранение во внутреннюю память: 100 осциллограмм (запись/чтение);
• Возможные режимы синхронизации: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по импульсу нетипичной амплитуды, по заданному окну, по лимиту времени, по номеру фронта, по совпадению с логическим шаблоном, по данным протоколов I²C, RS232, SPI и CAN;
• Декодирование протоколов LIN, CAN, RS-232/UART, I2C, SPI;
• Типы развертки: авто, норм, однократный;
• Дополнительный внешний вход синхронизации (External)
• Интерполяция sin(x)/x, режим растяжки окна (ZOOM)
• Автоматические измерения 43 параметров;
• Встроенные частотомер и вольтметр;
• Поддержка внешней клавиатуры и мыши;
• Курсорные измерения (ΔU, Δt);
• Математические функции: сложение, вычитание, умножение, деление, FFT;
• Дисплей: сенсорный цветной TFT-ЖК экран 1024x600, диагональ 17,8 см;
• Интерфейсы: USB device, USB host, LAN, HDMI;
• Габариты, мм: 260x160x78;
• Вес, кг: 1,5 .

Опции расширения функционала (приобретаются отдельно)

Внешний пробник-зонд OWON LA для анализа цифровых сигналов (функции MSO)

• Каналы: 16 ;
• Частота дискретизации максимальная: 625 Мвыб/сек;
• Глубина памяти максимальная: 25 М точек;
• Запуск: смешанный, одновременное декодирование аналоговых и цифровых каналов.

Встроенный генератор СПФ и функций (наличие оговаривается при заказе)

•  Каналы: 1;
• Разрешение: 14 бит (программно);
• Полоса частот: до 30 ГГц;
• Длина сигнала произвольной формы: 8К точек;
• Дискретизация: до 160 Мвыб/сек

   Внешний USB-модуль беспроводной связи (Wi-Fi и Bluetooth).

  По вопросам приобретения новых бюджетных цифровых осциллографов высокого разрешения OWON ADS900A, любой другой продукции торговой марки OWON, а так же за дополнительной информацией, обращайтесь к специалистам официального дистрибьютора - в компанию ООО «Энергопромавтоматика»:

по телефону +7 (495) 710-70-37 или присылайте запрос на электронную почту energoprom@kipia.ru .
