Вниманию Заказчиков и Пользователей векторных анализаторов цепей серии Компакт!
В компании ПЛАНАР разработано и предоставляется пользователям новое специальное приложение к пакетам прикладных программ для векторных анализаторов цепей серии "Компакт" - "S2/S4 VNA - Калькулятор", которое повышает эффективность математической обработки результатов измерений, наглядность форм графического отображения результатов и общую эффективность работы с этими приборами.
Новое программное приложение
"S2/S4 VNA - Калькулятор" позволяет выполнять математическую обработку результатов измерений в соответствии с известными формулами или специальными математическими выражениями, указанными пользователем, и обеспечивает последующую графическую индикацию результатов такой обработки на экране внешнего ПК.
Новый программный калькулятор для векторных анализаторов цепей серии "Компакт" повышает гибкость графики при отображении результатов измерений в зависимости от специфики решаемой измерительной задачи, например:
- вносит смещение измеряемого параметра на заданную величину (дБ или o);
-
производит вычисление межканальной разности фаз;
-
выполняет расчет коэффициентов устойчивости усилителя (K, B1);
-
вычисляет направленности 3-портовых устройств (S21 + S23 – S31).
Пользователям для удобства в работе с новым программным пакетом "S2/S4 VNA - Калькулятор" доступны 2 режима работы калькулятора:
1. Базовый режим - для вычисления результата пользователь выбирает выражения из ограниченного списка предустановленных функций с фиксированным количеством аргументов;

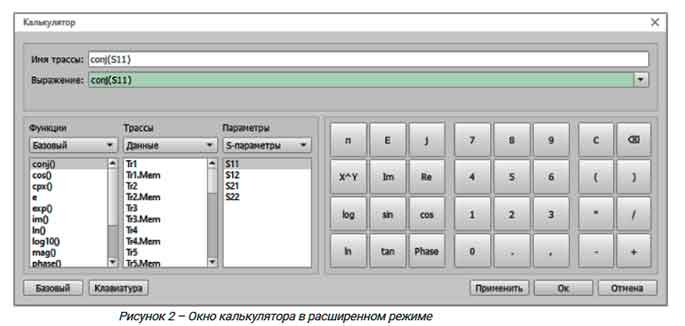

2. Расширенный режим - позволяет пользователю задать для расчета графика произвольные выражения с применением широкого списка математических функций и неограниченным количеством аргументов.
Исходные данные для калькулятора могут быть подготовлены и выбраны в следующем виде:
- S-параметры;
-
Абсолютные измерения;
-
Исходные данные графика или памяти;
-
Данные графика или памяти, прошедшие математическую обработку до форматирования;
-
Индицируемые данные графика или памяти;
Подробнее с функциональными возможностями программного калькулятора можно ознакомиться, установив обновленные версии специального ПО S2VNA и S4VNA (версия 23.4.1., для 2-х портовых или 4-х портовых вариантов исполнения ВАЦ серии "Компакт").
Функциональные возможности нового программного калькулятора для ВАЦ серии "Компакт" были продемонстрированы ранее для участников специального семинара, который был проведен в компании ПЛАНАР 9 ноября в очном и удаленном форматах
