Комплекс оборудования для модульных систем ввода вывода CREVIS собирают из головного устройства и отдельных модулей.модулей под конкретный набор сигналов.
Головным устройством служит ПЛК либо сетевой адаптер (каплер), при удаленном подключении к системе I / O. Во втором случае программа управления выполняется во внешнем ПЛК, а каплер передает ему данные по промышленной сети.
В состав станции сбора и передачи информации могут входить: дискретные и аналоговые входы и выходы, модули для подключения термопар, термосопротивлений, счетчиков, энкодеров и последовательных интерфейсов, и т.п.
Если электрической мощности единственного источника питания недостаточно, в конфигурацию добавляют модули расширения питания.
Все стандартные потребности различных конфигураций систем I / O уже предусмотрены соответствующими модулями Crevis.
Система ввода-вывода «Crevis Серия G» отличается широким выбором сигнальных и специальных модулей, числа каналов и вариантов полевого подключения. Набор поддерживаемых протоколов зависит от головного устройства: доступны Modbus, PROFINET, EtherCAT, EtherNet/IP и другие сети.
По внутренней шине G-Bus к отдельным головным устройствам подключают до 63 модулей. Серию применяют, если замена модуля может выполняться после отключения станции: горячая замена в G не предусмотрена.

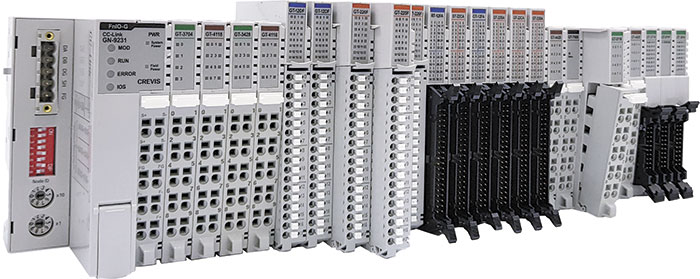

Рис 1 Пример комплексной системы вводв-вывда на основе оборудования «Crevis Серия G»
В системе ввода-вывода «Crevis Серия M» совместимые электронные модули допускают замену без отключения всей станции («горячая замена»). Во время замены будут недоступны только сигналы заменяемого модуля, остальные устройства сохраняют питание и обмен данными.
В отдельных конфигурациях предусмотрено резервирование сетевой связи и системного питания.
Модули для систем ввода-вывода по типу «Crevis Серия M» выбирают для непрерывных производств и удаленных объектов, где остановка всей станции из-за одного модуля нежелательна, также она выдерживает более широкий температурный диапазон при эксплуатации от -40 до +60 C, а, кратковременно, даже от -70 до +70 С.
Все модули для систем I / O по типу «Crevis Серия M» полностью соответствует требованиям Морского Регистра РФ.

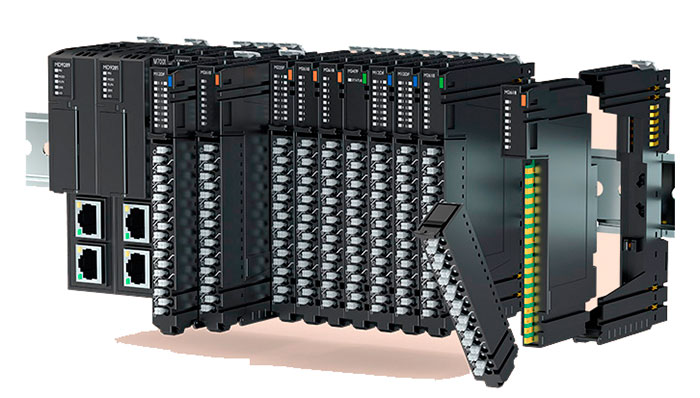

Рис 2 пример модульной системы ввода-вывода по типу «Crevis Серия M»
Важно! Модули, принадлежащие к номенклатурным спискам в "G-серии" и "M-серии", соответствтвенно, работают с разными внутренними шинами и в одной станции вместе не устанавливаются.
