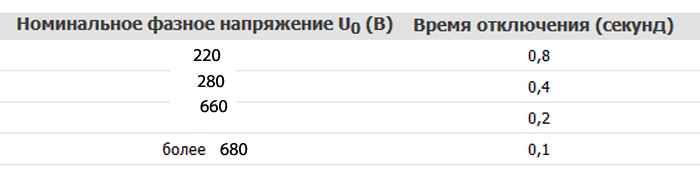

Согласно ПУЭ, в электроустановках до 1000В с глухозаземлённой нейтралью для обеспечения автоматического отключения аварийного участка, проводимость фазных и нулевых рабочих и защитных проводников должна быть выбрана такой, чтобы при замыкании на корпус или на нулевой проводник возникал ток короткого замыкания, который обеспечивает время автоматического отключения напряжения, не превышающего указанных значений в таблице 1:
Такие значения времени отключения считаются достаточными для обеспечения электробезопасности, в том числе в групповых цепях, питающих передвижные и переносные электроприемники и ручной электроинструмент класса 1.
В цепях, питающих распределительные, групповые, этажные и др. щиты и щитки, время отключения не должно превышать 5 секунд. Допускаются значения времени отключения более указанных в приведенной выше таблице, но не более 5 с в цепях, питающих только стационарные электроприемники от распределительных щитов или щитков при выполнении одного из следующих условий:
1) условие:
где
S0 – это величина падения напряжения на участке защитного проводника между главной заземляющей шиной и распределительным щитом или щитком, выраженная в вольтах ( В);
Zs– полное сопротивление цепи «фаза-нуль», в Ом -ах;
U0 – номинальное фазное напряжение цепи, в вольтах (В);
2) условие :
к шине РЕ распределительного щита или щитка присоединена дополнительная система уравнивания потенциалов, охватывающая те же сторонние проводящие части, что и основная система уравнивания потенциалов.
В системе IT время автоматического отключения питания при двойном замыкании на открытые токопроводящие части должно соответствовать значениям, приведенным в таблице 2:
3.8. Выполнение измерений полного сопротивления петли КЗ
До начала измерения необходимо провести визуальный осмотр силового щита, сверить существующую схему с фактическим расположением автоматических выключателей и их номиналами, определить соответствие тока автоматического выключателя сечению кабеля отходящих линий. При осмотре автоматических выключателей, следует обратить внимание на то, чтобы устройства защиты не имели механических повреждений.
Перед проведением измерения сопротивления петли «фаза – нуль», для получения достоверных показателей, рекомендуется проверить качество присоединения проводников к автоматическим выключателям и при необходимости подтянуть зажимы.
Для проведения измерения параметров петли короткого замыкания в цепи L-N или L-L необходимо подключить измерительный прибор по схеме рис.2. После появления на дисплее сообщения о готовности, необходимо нажать кнопку запуска измерения START. Приборы серии MZC и MPI проводят измерение в автоматическом режиме. На дисплее отображается измеренное значение Zs и рассчитанный ток короткого замыкания I к.з.
При необходимости, можно дополнительно провести измерение полного сопротивления петли короткого замыкания L-PE.
В этом случае используют схему рис. 5 или рис. 4, при наличии УЗО. Более подробно порядок работы с приборами изложен в руководстве по эксплуатации.
3.9. Оформление результатов измерений, оценка и рекомендации.
Протокол результатов измерений должен содержать:
дату измерений;
сведения о работнике, выполняющем измерения;
сведения об измерительном приборе и сроке поверки;
где
