Серводвигатели Accurax G5 имеют имеют степень защиты корпуса по классу IP67 и повышенные показатели вибропрочности - 5G.
Все подключения производятся с помощью разъемов. Это позволяет использовать модули Accurax G5 в самых суровых промышленных условиях. В конструкции двигателей применены новые компактные энкодеры: их размеры на 45% меньше, чем у энкодеров предыдущих серий.
Улучшенный встроенный процессор энкодера снижает нелинейные искажения и использование 10-полюсной конструкции позволяет минимизировать пульсацию крутящего момента, что является очень важным при работе сервоприводов на низких частотах.
Высокое разрешение (20 бит или 1 048 576 импульсов /оборот) обеспечивает высокую точность позиционирования.
Отдельно стоит упомянуть о запатентованной компанией Omron технологии PACK&CLAMP, примененной при создании серводвигателей серии Accurax G5. В отличие от двигателей предыдущего поколения, в которых пакет статора формировался из цельных пластин, пакет статора нового Accurax G5 состоит из модульных сегментов.
Обычно главной проблемой при применении статора из цельных пластин является сложность плотной упаковки. В технологии PACK&CLAMP малые сегменты упаковываются (PACK) в один модуль, после чего зажимаются (CLAMP).
Готовый модуль проходит технологическую операцию намотки и устанавливается в статор.
Даная технология позволила снизить потери в сердечнике двигателя на 40%, при этом вес двигателя уменьшился на 25 % по сравнению с предыдущими моделями, а размеры - на 40%.
Модельный ряд серводвигателей серии Accurax G включает в себя изделия с номинальной скоростью вращения 3000, 2000, 1500, 1000 об./мин и номинальным моментом от 0,16 до 95,5 Нм.

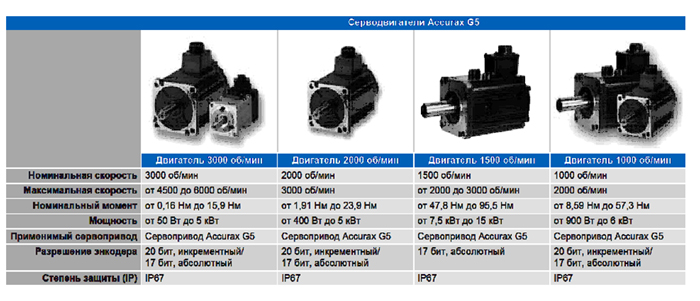

Рис. 5. Серводвигатели Accurax G5
Применение в станкостроении
Наличие входа для внешнего энкодера делает возможным управление сервоприводом серии Accurax G в полностью замкнутом контуре. Сигнал от преобразователя линейных перемещений поступает на вход внешнего энкодера. Таким образом, сервопривод компенсирует люфты в шарико-винтовой передаче и редукторе.
Рис. 6. Применение сервосистемы Accurax G5 на приводе подачи
Заключение
Сервосистемы серии Accurax G5 рассчитаны на 100 000 часов работы без технического обслуживания. Надежность работы изделия, гарантируемая службами контроля качества от Omron, обеспечивает минимизацию расходов пользователя на ремонт и замену элементов сервосистемы.
Обладая широкими функциональными возможностями, cервосистемы серии Accurax G5 находят широкое применение на многих промышленных предприятиях по всему мир - в упаковочных машинах, станках, полиграфическом оборудовании и т.д.
И в этом нет ничего удивительного: ведь сервосистема Omron Accurax G5 - это продукт от мирового лидера в области производства систем автоматизации промышленного оборудования.
Технические характеристики
Ниже приведены краткие технические характеристики сервосистемы Accurax G5:
Модели сервоприводов EtherCAT, ML-II и аналоговых/ импульсных сервоприводов
Соответствие безопасности ISO13849-1 PL-d
Высокая частота пропускания 2 кГц
Высокое разрешение обеспечено 20-битным энкодером
Программирование привода: встроенная функциональность позиционирования в аналоговых/ импульсных моделях
Внешний вход энкодера для полной обратной связи
Автонастройка в реальном времени
Современные алгоритмы управления (функция подавления вибрации, упреждающее управление по моменту)
Пиковый момент - 300 % номинального в течение 3 секунд и более в зависимости от модели
Высокое разрешение обеспечено 20-битным энкодером
Степень защиты корпуса по классу IP67 во всех моделях
Сверхмалый вес и компактный размер двигателя
Низкая погрешность скорости и момента благодаря низкой пульсации крутящего момента
Материал предоставлен компанией ООО «Омрон Электроникс» тел. + 7 495 648 94 50 www.industrial.omron.ru
