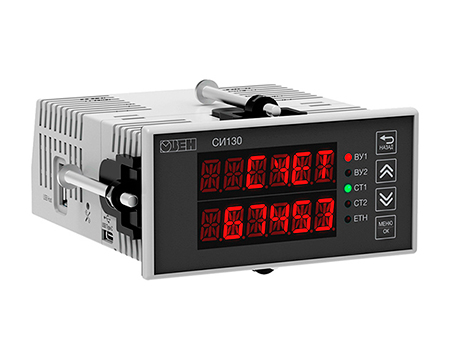

Цифровой счетчик ОВЕН СИ130 предназначен для подсчета импульсов, измерения частоты входного сигнала и учета времени наработки оборудования.
Прибор ОВЕН СИ130 оснащен двумя независимыми счетными (входными) каналами (, что позволяет одновременно контролировать несколько сигналов без применения дополнительного оборудования.
Счетчик импульсов ОВЕН СИ130 оддерживает архивирование данных с выгрузкой на USB Flash-накопитель, а также настройку через Owen Configurator. Наличие интерфейсов RS-485 и Ethernet позволяет использовать СИ130 как автономно, так и в составе АСУ ТП.
Прибор ОВЕН СИ130 применяется для подсчета продукции на конвейерах, контроля скорости вращения двигателей, насосов и вентиляторов, измерения длины наматываемых материалов и контроля наработки агрегатов и машин.
Преимущества счетчика импульсов ОВЕН СИ130
Архивирование данных на USB Flash: Выгрузка архива через порт USB-A для автономного сбора и последующего анализа данных ;
Универсальные входы: Поддержка механических контактов, датчиков NPN / PNP и энкодеров с выходами TTL / HTL ;
Встроенный источник питания: Снижает потребность во внешних блоках питания при подключении входных цепей
Функциональные возможности счетчика импульсов ОВЕН СИ130
Подсчет количества изделий, импульсов, циклов и технологических операций на двух каналах одновременно.
Прямой, обратный или реверсивный счет импульсов и счет совместно с управляющим сигналом.
Возможность установить начальное значение счетчика, от которого будет осуществляться дальнейший счет импульсов.
Измерение частоты входного сигнала и контроль скорости вращения или перемещения в режиме тахометра.
Работа с энкодерами TTL/HTL при контроле скорости вращения, перемещения и измерении длины наматываемых материалов.
Учет времени наработки агрегатов, узлов и механизмов для планирования технического обслуживания.
Настройка с ПК через Owen Configurator по USB Type-C.
Интеграция в системы автоматизации с передачей данных по RS-485 или Ethernet. Возможность удаленного мониторинга через OwenCloud.
Технические характеристики счетчика импульсов цифрового ОВЕН СИ130
Корпус
Щитовой Щ2
96 × 48 × 105 мм
Масса не более
0,55 кг
Питание
Напряжение питания
90…253 В номинальное 230 В 47…63 Гц номинальное 50 Гц 21…48 В номинальное 24 В
датчики с выходными транзисторными ключами типа n-p-n и p-n-p энкодеры с выходами типа TTL и HTL
Номинальный ток опроса датчиков
2 мА
Номинальное напряжение питания датчиков
24 В
Количество логических устройств (входных каналов)
2
Выходы
Количество
2 х DO/AO
Тип выхода
Р
Электромагнитное реле
4 А, 220 В, cos φ > 0,4 для переменного напряжения 4 А, 30 В для постоянного напряжения
К
Транзисторная оптопара n-p-n: 400 мА, 60 В
И
4…20 мА, 24 В
Счет импульсов
Частота счетных входных импульсов, не более
20 000 Гц
Длительность входных импульсов, не менее
25 мкс
Диапазон значения множителя
0,00001…99999
Частота входного фильтра
10…999999 мкс
Счет наработки
Диапазон измерений временных интервалов
от 0,01 с до 9999 сут. 23 ч 59 мин
Диапазон отображения счета измерения наработки
от 0 до 999999 интервалов
Архивация
Минимальный период записи
1 с
Внутренняя память прибора
1 Гб
Скачивание архива на внешний накопитель
Да, USB-A
Версия USB
1.1, 2.0, 3.0
Поддерживаемая файловая система
FAT32
Коммуникационные интерфейсы
Количество портов
1 × RS-485 или Ethernet
1 × USB-C
Поддерживаемые протоколы
Modbus RTU slave, Modbus TCP slave
Эксплуатация
Рабочая температура
- 30…+50 °С
Гарантия
2 года
Средний срок службы
10 лет

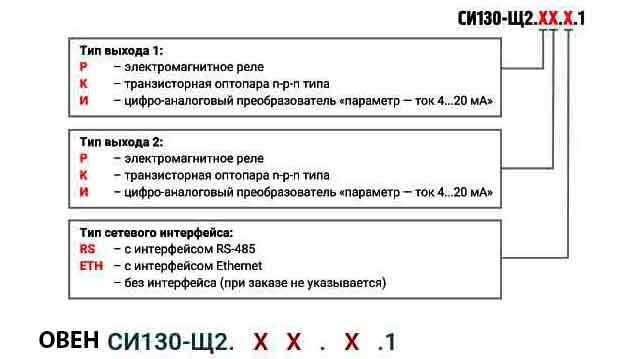

Информация для Заказа счетчика импульсов РВЕН СИ130
Комплектация счетчика импульсов ОВЕН СИ130
Счетчик СИ130
Уплотнительная прокладка 2 шт.
Паспорт и гарантийный талон
Руководство по эксплуатации
Комплект для крепежа
Модификации и цены (с НДС)
СИ130-Щ2.РК.RS.1 14603,00
СИ130-Щ2.ИИ.RS.1 14 902,00
СИ130-Щ2.КИ.1 14 540,00
СИ130-Щ2.ИИ.ETH.1 15 500,00
СИ130-Щ2.КК.RS.1 14 603,00
СИ130-Щ2.ИК.1 14 540,00
СИ130-Щ2.РИ.ETH.1 15 500,00
СИ130-Щ2.КР.1 14 475,00
СИ130-Щ2.ИК.ETH.1 15 500,00
СИ130-Щ2.ИР.RS.1 14 902,00
СИ130-Щ2.ИИ.1 1 4 540,00
СИ130-Щ2.КР.ETH.1 14 899,00
СИ130-Щ2.КК.ETH.1 ; 14 899,00
СИ130-Щ2.КИ.ETH.1 15 500,00
СИ130-Щ2.РР.RS.1 14 603,00,
СИ130-Щ2.РИ.1 14 540,00
СИ130-Щ2.РК.ETH.1 14 899,00
СИ130-Щ2.РИ.RS.1 14 902,00
СИ130-Щ2.КИ.RS.1 14 902,00
СИ130-Щ2.РР.ETH.1 14 899,00
СИ130-Щ2.КК.1 14 475,00
СИ130-Щ2.КР.RS.1 14 603,00
СИ130-Щ2.ИР.ETH.1 15 500,00
СИ130-Щ2.РК.1 14 475,00
СИ130-Щ2.РР.1 14 475,00
СИ130-Щ2.ИР.1 14 540,00
СИ130-Щ2.ИК.RS.1 14 902,00
