В базовой комплектации прибор PMAC770 снабжен интерфейсом RS-485 с поддержкой протокола Modbus RTU, тремя дискретными информационными входами типа wet contact (1) и двумя релейными выходами.
[ (1) Wet contact, dry contact. -термины, фигурирующие в статье в английском варианте написания и дословно переводящиеся как «мокрый контакт» и «сухой контакт» соответственно, что означают реле с внешним источником питания - (wet contact) и реле без внешнего источника питания (dry contact)].
Эти два релейных выхода имеют достаточно гибкую настройку и могут управляться как внешней командой (режим Remote - «удаленный»), так и текущим значением одного из 27-ми измеряемых параметров при выходе этого значения за установленные пределы (режим Local - «автономный»).

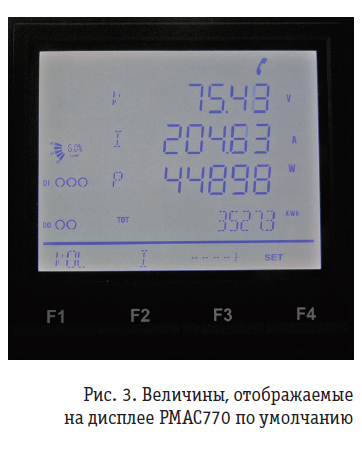

Жидкокристаллический дисплей по умолчанию отображает среднее значение фазных напряжений и величину токов, активную потребляемую (генерируемую) мощность и количество общей потребленной (отданной) активной энергии ( выраженное в единицах измерения - кВт-ч), а также состояние дискретных входов и релейных выходов (рис. 3).
Четыре функциональные кнопки, расположенные на лицевой панели прибора PMAC770, обеспечивают просмотр значений требуемых параметров и доступ в меню настроек. Стоит отметить интуитивно понятный, дружественный интерфейс прибора, позволяющий начать работу с ним даже без предваритель¬ного знакомства с инструкцией.
Собирать информацию и настраивать анализатор PMAC770 можно не только через меню, но и с помощью программы PМАС770 Теsting Sоftwаrе, которая поставляется бесплатно в комплекте с прибором. Программа проста в применении и, несмотря на скромную графику и лаконичное меню, предоставляет всю необходимую информацию об измеряемых величинах и статусе прибора (рис. 4).

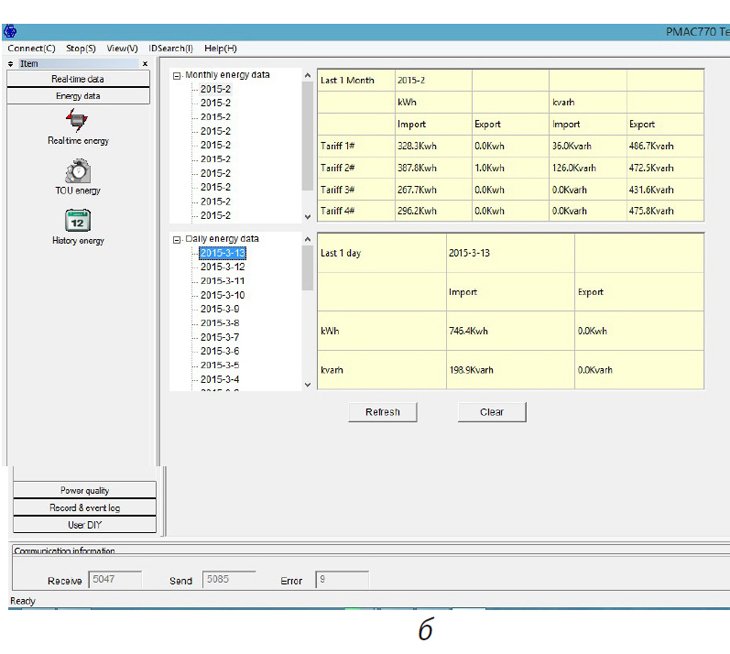

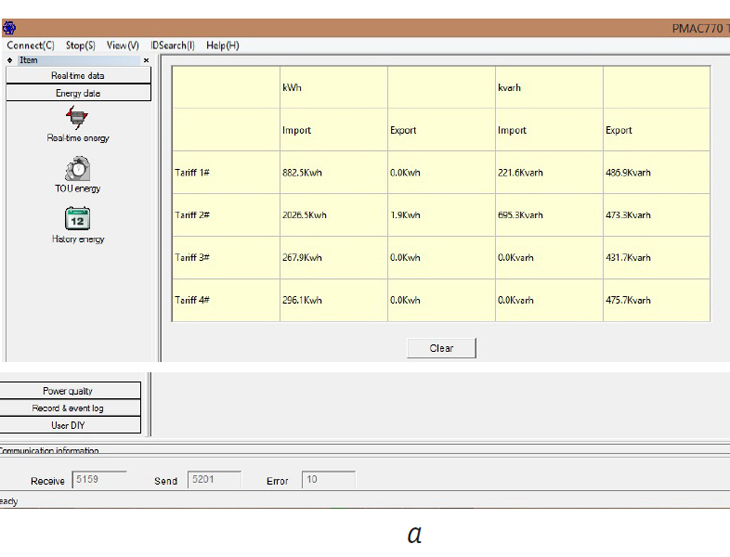

Рисунок 4 Варианты представления информации в окне программы PMAC770 Testing Software
