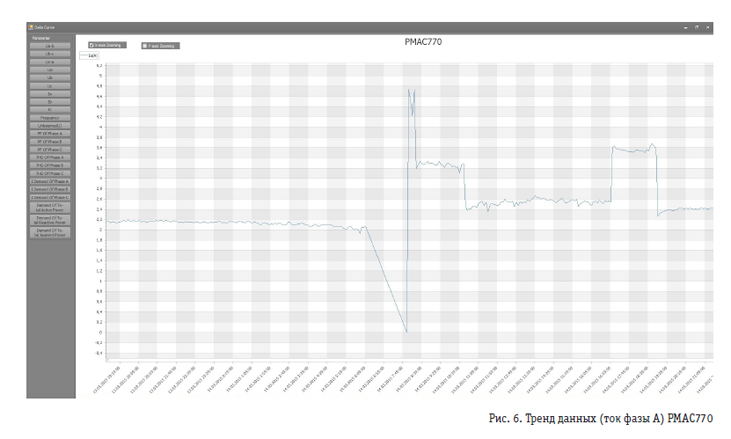

Визуализация данных реализована двумя способами: как таблица (за выбранные сутки) или тренд (за (за выбранные сутки) или тренд (за выбранный промежуток времени длительностью более суток) (рис. 6).
К несомненному достоинству про¬граммы можно отнести возможность конвертации файлов накопленных данных в формат Ехсе1. Однако при работе с программой следует иметь в виду, что в ней отображаются вторичные величины напряжений и токов.
То есть, для получения истинного значения измеряемого параметра необходимо умножить соответствующую величину на коэффициент трансформации ТН или ТТ. Впрочем, при дальнейшей компьютерной обработке данных это не представляет особой сложности.

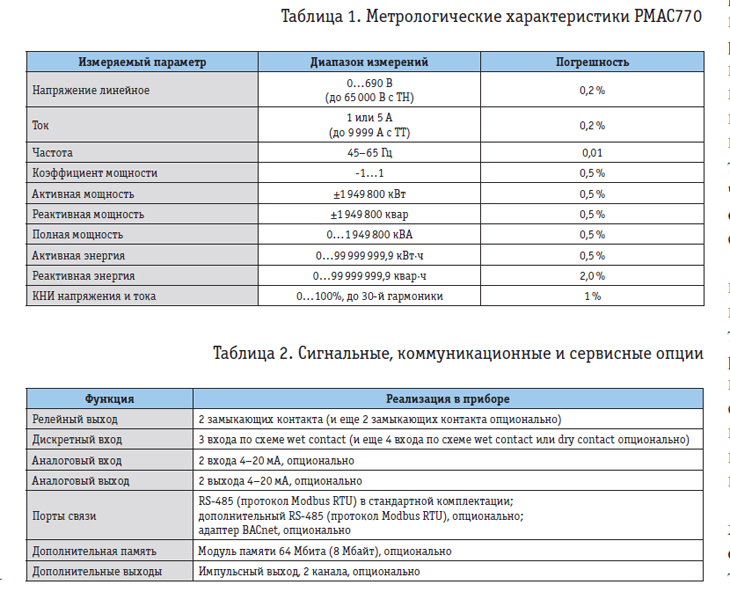

Многообразие технических возможностей анализатора РМАС770 таково, что, можно сказать, прибор очень достойно смотрится рядом с анализаторами качества электроэнергии более высокого ценового класса. Это подтверждают его основные характеристики, приведенные в таблицах 1 и 2, весьма интересные, особенно если учитывать невысокую собственную цену прибора.
Строго говоря, анализатор ПКЭ PMAC770 не может стать полноценной заменой своих более «тяжелых» конкурентов -собратьев по цеху, поскольку в нем отсутствуют функции, присущие старшему семейству анализаторов качества электроэнергии.
К примеру, анализатор РМАС770 не в состоянии обеспечить детализацию переходных процессов в сети на уровне осциллограмм. Также он не обеспечивает измерения некоторых специфических параметров, оговариваемых международными и национальными стандартами (фликер, интергармоники, длительность перенапряжений и провалов напряжений).
Да и на программном уровне он им уступает. Тем не менее приборPMAC770 может с успехом использоваться вместо аналогичного более дорогостоящего анализатора для выполнения многих прикладных задач в области электрических измерений.
Например, как щитовой электроизмерительный прибор анализатор РМАС770 имеет ряд преимуществ:
у него очень информативный дисплей,
простое и понятное меню
возможность аппаратной модернизации.
В сочетании с невысокой ценой эти свойства превращают анализатор PMAC770 в идеальное решение для организации бюджетного узла технического учета, сбора статистики энергопотребления и регистрации длительных (более 1 с) отклонений параметров контролируемой сети электропотребления от нормы.
Приборы экспертного функционального уровня более уместны в системах контроля качества сетей с повышенными требованиями, например: на электростанциях, больших предприятиях, в системах энергоснабжения ответственных электроустановок.
Для крупных потребителей перспективным как c технической точки зрения, так и по соображениям оптимизации расходов на АСКУЭ является комбинированное использование сразу 2-х типов приборов. При таком подходе «старшие» анализаторы устанавливаются на входах в трансформаторные подстанции предприятий и обеспечивают общий коммерческий учет и детальный контроль за качеством сетевого напряжения, а групповые щиты (сборки) оборудуются измерителями РМАС770, отвечающими за локальных потребителей.
Наличие общего протокола обмена данными (Modbus RTU) с интерфейсом RS-485 значительно упрощает задачу объединения приборов в одноранговую информационную сеть.
