Цифровые электроизмерительные приборы ЩК120 и ЩК96 предназначены для измерения действующего значения силы тока, напряжения и частоты в однофазных или трехфазных трехпроводных или четырехпроводных электрических сетях переменного тока.
Возможность обмена информацией по интерфейсу RS485 (протокол Modbus RTU) и наличие выходных унифицированных сигналов постоянного тока позволяют использовать эти приборы в автоматизированных системах различного назначения.
Приборы ЩК120 и ЩК96 являются многоканальными многопредельными и имеют исполнения по входным сигналам, диапазонам измерений, количеству каналов, напряжению питания, количеству дискретных и аналоговых выходов, цвету индикаторов, классу точности и габаритным размерам.

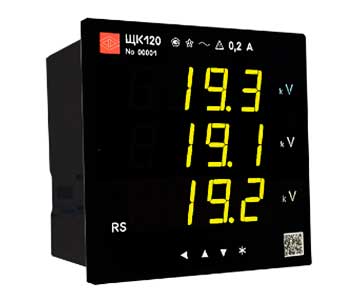

ЩК120 и ЩК96
Приборы имеют возможность программирования диапазона показаний (приборы с номинальными токами каналов 1 А, 5 А и напряжением 100 В) и уровня контролируемых значений входных сигналов (уставок), оперативного изменения яркости свечения цифровых индикаторов.
Технические характеристики:
- Входной сигнал:
Однофазное (1-/2-/3-канальное) подключение:
Номинальное значение входного сигнала:
В: 50; 100; 250; 400; 500; 600; 750; U/100В;
А: 0,5; 1; 2; 5; I/1А; I/5А;
Частота входного сигнала, Гц: 45...65
- Светодиодная индикация: Семисегментные индикаторы (по 4 индикатора в блоке) для отображения измеряемых параметров напряжения, силы тока или частоты (до 3-х каналов;Единичные светодиодные индикаторы, отображающие работу интерфейса; приставку к единице измерения; состояние дискретных входов.
- Основная погрешность: ±0,2 %; ±0,5 %; ±1,0 %; ±0,01 Гц;
- Интерфейс связи: 1 RS485 (протокол Modbus RTU);
- Аналоговые выходы (программируемые): Диапазоны: 0…5 мА, 0…20 мА, 4…20 мА (на каждый отображаемый параметр);
- Дискретные выходы: до 3-х (количество дискретных выходов соответствует количеству каналов); Uном. =300 В, 150 мА; Uном. ~ 240 В, 150 мА;
- Напряжение питания: 12ВН - (12 +6/-3) В постоянного тока, 24ВН - (24 +12/-6) В постоянного тока, 220ВУ - от 80 до 305 В переменного тока частотой 50 Гц или от 100 до 430 В постоянного тока, 230В - от 80 до 305 В переменного тока частотой 50 Гц
- Рабочий диапазон температур: От -40 до +70 °С;
- Межповерочный интервал: 3 года.
