Частота дискретизации осциллографа - это количество выборок, которые осциллограф может захватить за одну секунду.
Рекомендуется, чтобы частота дискретизации осциллографа была, по крайней мере, в 2,5 раза больше полосы пропускания прибора. В идеале частота дискретизации должна быть в 3 и более раза больше полосы пропускания.
Нужно быть очень осторожным при оценке заявляемых производителем характеристик приборов, в том числе, частоты дискретизации осциллографа. Производители, как правило, указывают максимальное значение частоты дискретизации, которое может обеспечить осциллограф, но иногда эта максимальная скорость оцифровки доступна только при использовании одного или двух каналов.
Если одновременно используется большее число каналов, то частота дискретизации может уменьшаться. Поэтому было бы целесообразно проверить, сколько каналов можно использовать, сохраняя при этом указанное максимальное значение частоты дискретизации. Если частота дискретизации слишком низкая, сигнал может не совсем точно отображаться на экране осциллографа.

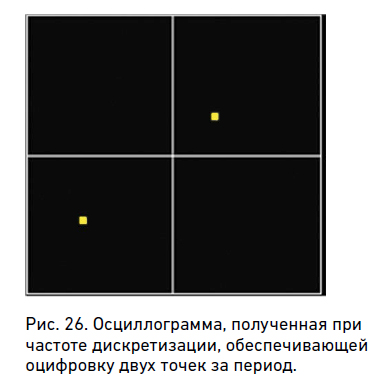

В качестве примера представьте, что вы хотите посмотреть форму сигнала, но частота дискретизации такова, что захватывается всего две точки на период (рис. 26).

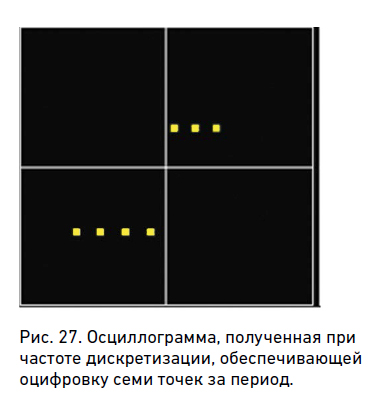

Теперь рассмотрим тот же сигнал, но захваченный при более высокой частоте дискретизации, обеспечивающей оцифровку семи точек за период (рис. 27).
Понятно, что чем больше выборок захватывается за секунду, тем более точно будет отображаться форма сигнала. Если бы мы продолжили увеличивать частоту дискретизации для сигнала, рассмотренного в ранее приведенном примере, то выборки, в конечном счете, выглядели бы практически непрерывными. На самом деле, чтобы заполнить промежутки между выборками, в осциллографах, как правило, используется интерполяция вида - sin(x)/x.
Для получения более подробной информации, касающейся частоты дискретизации в осциллографах, советуем ознакомиться с рекомендациями по применению «Сопоставление частоты дискретизации осциллографа и достоверности оцифровки: как выполнять самые точные измерения цифровых сигналов».
Глубина памяти
Как уже упоминалось ранее, в цифровом осциллографе для оцифровки входного сигнала используется аналого-цифровой преобразователь (АЦП). Оцифрованные данные затем сохраняются в быстродействующей памяти осциллографа. Значение параметра - глубина памяти указывает, какое точное количество выборок или точек и, соответственно, какой продолжительности временной интервал могут быть сохранены.
Глубина памяти имеет большое значение для частоты дискретизации осциллографа. В идеальном приборе частота дискретизации будет оставаться постоянной вне зависимости от настроек осциллографа. Между тем, такой идеальный осциллограф потребует огромного объема памяти при больших значениях коэффициента развертки, и, соответственно, будет иметь такую цену, которая способна сильно ограничить количество возможных заказчиков.
Вместо этого частота дискретизации уменьшается по мере увеличения интервала времени. Величина объема памяти важна потому, что чем больше глубина памяти осциллографа, тем больше времени можно затратить на захват осциллограмм на полной скорости оцифровки.
Математически это можно представить следующим выражением:
Глубина памяти = (частота дискретизации) × (продолжительность временного интервала)
Таким образом, если вы хотите просматривать длительные интервалы времени с большим разрешением (т.е. малым расстоянием между точками), то вам потребуется прибор с большой глубиной памяти. Также важно проверить быстроту реакции осциллографа на управляющие воздействия, когда он настроен на максимально большой доступный объем памяти. В этом режиме у осциллографов обычно наблюдается серьезное снижение скорости обновления, поэтому многие инженеры используют глубокую память только тогда, когда это критически важно для решения стоящих перед ними задач.
Для получения более подробной информации о глубине памяти осциллографа советуем ознакомиться с рекомендациями по применению «Развеяние мифов об осциллографах с глубокой памятью».
