Как правило, цифровые осциллографы имеют два или четыре аналоговых входных (измерительных) канала. Они пронумерованы, при этом для каждого канала обычно имеется отдельная кнопка, которая позволяет включать или отключать соответствующий канал.
На передней панели может располагаться специальный переключатель (или функциональная клавиша), который позволяет задавать тип входа: закрытый (AC) или открытый (DC).
Если выбран режим открытого входа, входной сигнал не подвергается обработке и подается непосредственно на усилитель системы вертикального отклонения осциллографа. В режиме закрытого входа фильтруется постоянная составляющая сигнала, и осциллограмма центрируется относительно уровня приблизительно 0 вольт («земля»).
Кроме того, с помощью клавиши выбора может быть задан импеданс пробника для каждого канала. Органы управления позволяют также установить тип дискретизации входного сигнала.
Используется два основных метода дискретизации сигнала: дискретизация в режиме реального времени и дискретизация в эквивалентном масштабе времени
Дискретизация в режиме реального времени
При дискретизации в режиме реального времени осциллограф захватывает выборки сигнала с частотой, достаточной для точного отображения формы сигнала. Некоторые современные высокопроизводительные осциллографы способны захватывать одиночные сигналы с частотой до 63 ГГц, оцифровывая их в режиме реального времени.
Дискретизация в эквивалентном масштабе времени
Дискретизация в эквивалентном масштабе времени позволяет построить форму сигнала по данным нескольких захватов. Одна часть сигнала оцифровывается в процессе первого захвата данных, другая часть - в ходе второго захвата и так далее.
Затем все эти данные собираются воедино для воссоздания формы сигнала. Режим дискретизации в эквивалентном масштабе времени особенно полезен для изучения высокочастотных сигналов, которые слишком быстры для использования дискретизации в режиме реального времени (частота более 63 ГГц).
Функциональные клавиши
Функциональными клавишами оснащены осциллографы, операционная система которых основана не на ОС Windows (см. рис. 8, на котором показаны функциональные клавиши). Эти клавиши позволяют перемещаться по меню, отображаемому на дисплее осциллографа.

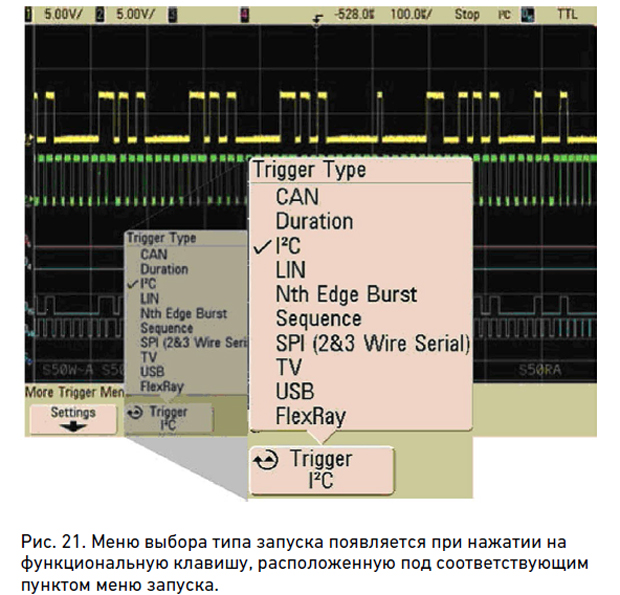

На рисунке 21 показано, как выглядит всплывающее меню, когда нажата функциональная клавиша. Показанное на рисунке конкретное меню предназначено для выбора режима запуска. Вы можете циклически перемещаться по пунктам меню, непрерывно нажимая на функциональную клавишу или вращая поворотный регулятор на передней панели.
Основные виды измерений
Цифровые осциллографы позволяют выполнять широкий спектр измерений параметров сигналов. Виды и степень сложности доступных измерений зависят от набора функциональных возможностей вашего осциллографа.

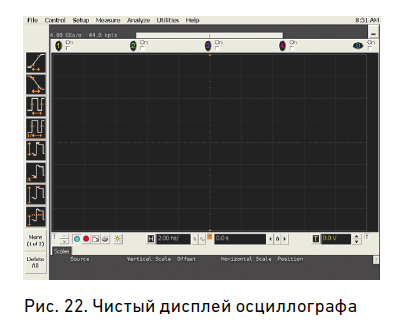

На рисунке 22 показан чистый дисплей осциллографа Keysight. Обратите внимание, что клавиши/ иконки расположены вертикально с левой стороны экрана. Используя мышь, вы можете перетаскивать эти иконки на осциллограмму; при этом будут выполняться соответствующие виды измерений.
Использование иконок очень удобно, потому что они сами показывают, какое измерение выполняется. Большинство современных осциллографов позволяют выполнять все основные виды измерений.

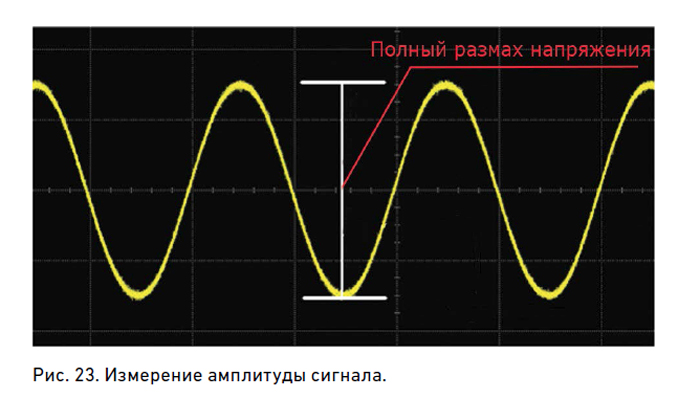

Полный размах (амплитуда) напряжения
При выполнении этого вида измерений определяется разность между самым низким и самым высоким значением напряжения сигнала в течение некоторого периода времени.
