Основные органы управления осциллографом и виды измерений
Органы управления на передней панели
Как правило, для управления цифровым осциллографом используются регуляторы и клавиши на передней панели. В дополнение к органам управления на передней панели многие современные высокопроизводительные осциллографы теперь оснащаются операционными системами, в результате чего они ведут себя как компьютеры. Вы можете подключить к осциллографу мышь и клавиатуру и использовать их для настройки органов управления с помощью выпадающих меню и кнопок на дисплее.
Кроме того, некоторые модели цифровых осциллографов последнего поколения имеют сенсорные экраны, поэтому для доступа к меню вы можете использовать стилус или прикосновение пальцами.
Перед началом измерений.
Когда вы приступаете к работе с осциллографом, прежде всего проверьте, что используемый входной канал включен. Для установки осциллографа в исходное состояние по умолчанию нажмите клавишу [Default Setup] (Настройки по умолчанию), если она есть.
Затем, при ее наличии, нажмите клавишу [Autoscale] (Автоматическое масштабирование). Это позволяет автоматически настроить вертикальный и горизонтальный масштабы, так, чтобы сигнал отображался на дисплее наилучшим образом. Эти настройки могут рассматриваться в качестве отправной точки, и в них затем можно вносить необходимые изменения.
Если сигнал вдруг будет потерян, или возникнут проблемы с отображением сигнала, рекомендуется повторить эти шаги.
Передние панели большинства цифровых осциллографов включают, по крайней мере, четыре основных блока:
органы управления системами вертикального отклонения (развертки)
органы управления горизонтального отклонения (развертки),
органы управления системой запуска
органы управления входными каналами.
Органы управления системой вертикального отклонения
Органы управления системой вертикального отклонения цифрового осциллографа обычно объединяются в один блок, который обозначен как «Vertical». Эти элементы позволяют настраивать параметры отображения сигнала по вертикальной оси дисплея прибора. Так, например, среди них есть регуляторы, с помощью которых задается число вольт на деление сетки экрана. (коэффициент отклонения по оси Y).
Вы можете растягивать осциллограмму по вертикали, уменьшая значение коэффициента отклонения, или, наоборот, сжимать ее, увеличивая эту величину. Кроме того, в блок регуляторов «Vertical» входят органы управления положением (смещением) сигнала по вертикали. Эти регуляторы позволяют просто перемещать всю осциллограмму вверх или вниз по дисплею.

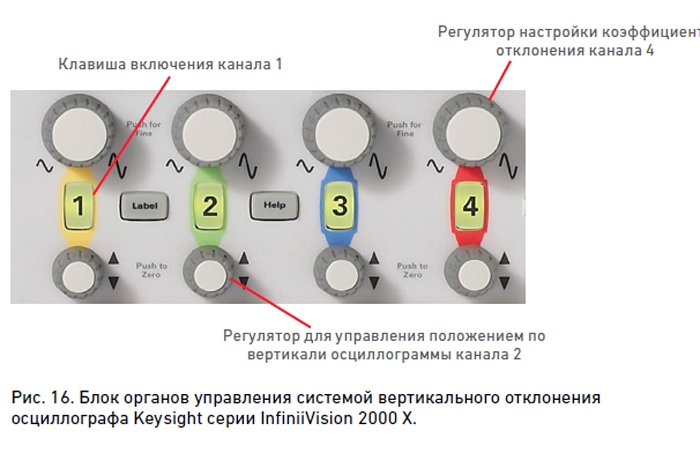

На рисунке 16 показан блок органов управления системой вертикального отклонения осциллографа Keysight серии InfiniiVision 2000 Х.
Органы управления системой горизонтального отклонения
Органы управления системой горизонтального отклонения на передней панели осциллографа также обычно объединяются в отдельный блок, который обозначен как «Horizontal».
Эти органы управления обеспечивают настройку горизонтального масштаба осциллограммы. Один из элементов этого блока позволяет задавать масштаб по оси X - число секунд на деление шкалы (или коэффициент горизонтальной развертки). Уменьшая величину коэффициента развертки, вы можете уменьшить интервал времени, отображаемый на экране.
Еще один регулятор этого блока предназначен для управления положением (смещением) осциллограммы по горизонтали. Он позволяет перемещать осциллограмму по экрану слева направо и наоборот точно в нужное положение.

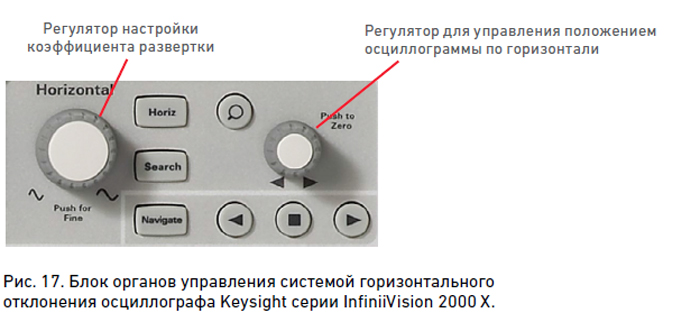

На рисунке 17 показан блок органов управления системой горизонтального отклонения осциллографа Keysight серии InfiniiVision 2000 Х.
