Органы управления системой запуска (синхронизации)
Как уже упоминалось ранее, система запуска обеспечивает стабильное, удобное для работы представление сигнала и позволяет синхронизировать систему захвата данных осциллографа с той частью осциллограммы сигнала, которую необходимо исследовать.
Органы управления этой системой позволяют подобрать вертикальный уровень запуска (например, напряжение, при котором должен запускаться процесс захвата данных осциллографом) и выбирать между различными возможностями запуска. Ниже рассматриваются примеры наиболее распространенных типов запуска.
Запуск по фронту сигнала
Запуск по фронту сигнала является наиболее часто используемым видом запуска. Событие запуска наступает, когда значение напряжения входного сигнала пересекает наперед заданный пороговый уровень. Вы можете выбрать режим запуск а осциллографа по нарастающему или по спадающему фронту сигнала.

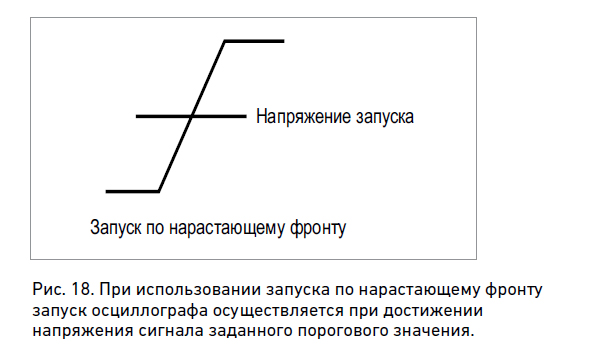

На рисунке 18 показано графическое представление запуска по нарастающему фронту.
Запуск по импульсной помехе (глитчу)
Запуск по глитчу позволяет осуществлять запуск по событиям или импульсам, длительность которых больше или меньше некоторого заданного промежутка времени. Эта функция очень полезна для поиска случайных импульсных помех или ошибок. Если такие аномалии проявляются не очень часто, то увидеть их бывает довольно затруднительно.

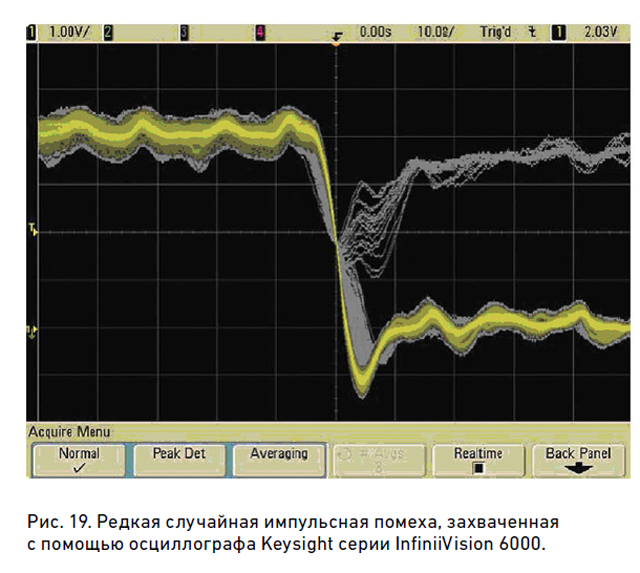

Между тем, запуск по глитчу позволяет успешно захватывать в память данные с бóльшей частью информации из этих ошибок. На рисунке 19 показана импульсная помеха, захваченная с помощью осциллографа Keysight серии InfiniiVision 6000.
Запуск по длительности импульса
Запуск по длительности импульса похож на запуск по глитчу и используется для обнаружения импульсов определенной длительности. Вместе с тем, это более общий вид запуска, так как он дает возможность осуществлять запуск осциллографа по импульсам любой заданной длительности.
При этом может быть выбрана полярность импульса - положительная или отрицательная. Кроме того, можно установить положение запуска по горизонтальной оси. Это позволяет увидеть события, которые произошли до события запуска или после него. Так, например, можно настроить запуск по глитчу, а затем, обнаружив ошибку, исследовать сигнал, предшествующий событию запуска, чтобы найти причину возникновения этой импульсной помехи.
Если установить задержку по горизонтальной оси равной нулю, то событие запуска будет расположено в центре экрана. События, произошедшие непосредственно перед событием запуска, будут отображаться в левой части экрана, а те, которые произошли после события запуска, - в правой. Кроме того, пользователь может настроить режим входа запуска, а также установить источник сигнала, по которому будет осуществляться запуск.
При этом совсем не обязательно запуск должен осуществляться по исследуемому сигналу, для этого можно использовать любой другой сигнал, имеющий отношение к данной измерительной задаче.

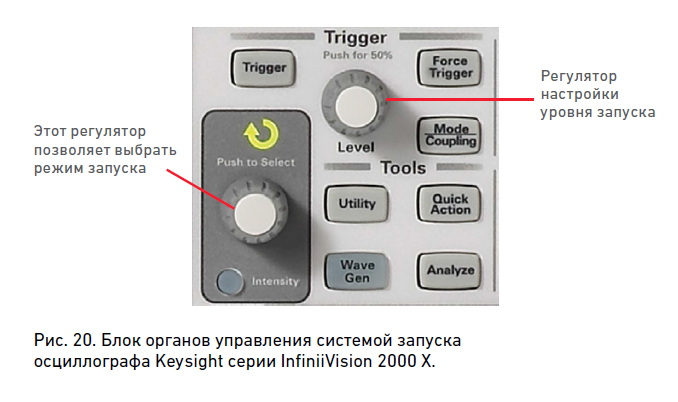

На рисунке 20 показан блок органов управления системой запуска на передней панели осциллографа
