Кроме того, активные пробники обычно не такие компактные и надежные, а их наконечники, как правило, более крупные. В то же время, они обеспечивают лучшее сочетание резистивной и емкостной нагрузки, что позволяет использовать их для тестирования высокочастотных сигналов.
Активные дифференциальные пробники марки Keysight серии InfiniiMax являются достаточно высокопроизводительными пробниками. В наконечниках этих пробников используются гасящие резисторы, которые позволяют существенно уменьшить эффекты нагрузки. Пробники серии InfiniiMax также имеют очень широкую полосу пропускания.

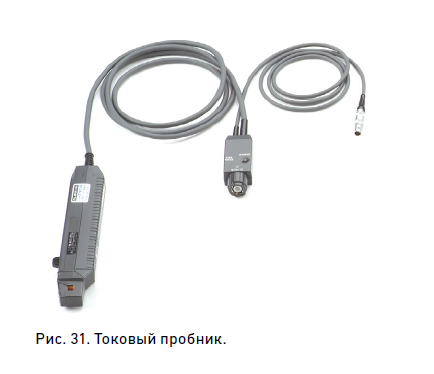

Токовые пробники
Токовые пробники используются для измерения силы тока, протекающего в цепи. Обычно они имеют довольно большие габаритные размеры и ограниченную полосу пропускания (до 100 МГц).
Принадлежности для пробников
Большинство моделей пробников поставляется с комплектом наконечников. Существует множество типов наконечников, используемых с осциллографическими пробниками - от крупных, способных охватывать кабели, до мелких, толщиной всего несколько волосков. Эти наконечники упрощают доступ к различным частям схемы или тестируемого устройства.
Заключение
Цифровой осциллографы являются мощным универсальным инструментом в том технологическом мире, в котором мы сегодня живем. Цифровые осциллографы находят свое применение в самых различных областях, обеспечивая массу преимуществ по сравнению с другими контрольно-измерительными приборами.
После ознакомления с этими рекомендациями по применению вы должны достаточно четко представлять основы осциллографии. Более подробную информацию об осциллографах Keysight приведена на странице www.keysight.com/find/scopes.
